《机械工程测试技术》课程教学资源（技术问答）08、光电式传感器_10、光敏二极管的结构特点和工作原理是什么

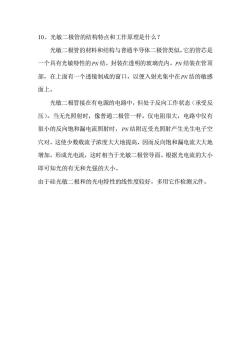

10、光敏二极管的结构特点和工作原理是什么？光敏二极管的材料和结构与普通半导体二极管类似，它的管芯是一个具有光敏特性的PN结，封装在透明的玻璃壳内。PN结装在管顶部，在上面有一个透镜制成的窗口，以便入射光集中在PN结的敏感面上。光敏二极管接在有电源的电路中，但处于反向工作状态（承受反压）。当无光照射时，像普通二极管一样，仅电阻很大，电路中仅有很小的反向饱和漏电流照射时，PN结附近受光照射产生光生电子空穴对，这使少数载流子浓度大大地提高，因而反向饱和漏电流大大地增加，形成光电流，这时相当于光敏二极管导面。根据光电流的大小即可知光的有无和光强的大小。由于硅光敏二极和的光电特性的线性度较好，多用它作检测元件

10、光敏二极管的结构特点和工作原理是什么？ 光敏二极管的材料和结构与普通半导体二极管类似，它的管芯是 一个具有光敏特性的 PN 结，封装在透明的玻璃壳内。 PN 结装在管顶 部，在上面有一个透镜制成的窗口，以便入射光集中在 PN 结的敏感 面上。 光敏二极管接在有电源的电路中，但处于反向工作状态（承受反 压）。当无光照射时，像普通二极管一样，仅电阻很大，电路中仅有 很小的反向饱和漏电流照射时， PN 结附近受光照射产生光生电子空 穴对，这使少数载流子浓度大大地提高，因而反向饱和漏电流大大地 增加，形成光电流，这时相当于光敏二极管导面。根据光电流的大小 即可知光的有无和光强的大小。 由于硅光敏二极和的光电特性的线性度较好，多用它作检测元件
