11、光敏三极管的结构特点和工作原理是什么？它与光敏二极管有何联系？光敏三极管与反向电压下使用的光敏二极管外形结构上很相似，通常也只有两个引出极，但光敏三极管管芯跟普通晶体三极管一样有两个PN结，管芯封装在有窗口的管壳内。光敏三极管可以看成是集电结用光敏二极管代替的普通三极管。将光敏三极管接入含有电源的电路中，其中电源极性的接法与普通三极管相同。这些管基极开路，集电结反偏，发射结正偏。当无光照射，管集电结因反偏，集电极与基极间有反向饱和电流IcBD，该电流经发射结放大，使集电极与发射极之间有穿透电流（IcBD），此即光敏三极管的暗电流；当有光照射光敏三极管集电结附近的基区时，激发产生的电子空穴对增加了少数载流子的浓度，使集电结反向饱和电流大大增加，该电流经发射结放大成为管集电极与发射极间电流，此即为光敏三极管的光电流。根据光电流的大小可知右光的有无和光强的大小。光敏三极管中的集电结是光敏二极管，所以可以看成光敏三极管利用类似普通三极管的放大作用，将光敏二极管的光电流放大了（1+β）倍。故它比光敏二极管具有更高的光电灵敏度，也正因为光敏三极管中对光敏感的部分是二极管，所以它们的特性也基本一样，只是反应程度差（1+β）倍

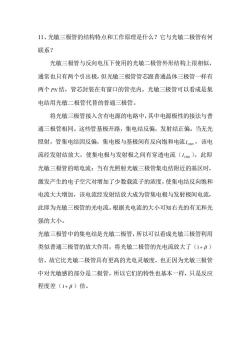

11、光敏三极管的结构特点和工作原理是什么？它与光敏二极管有何 联系？ 光敏三极管与反向电压下使用的光敏二极管外形结构上很相似， 通常也只有两个引出极，但光敏三极管管芯跟普通晶体三极管一样有 两个 PN 结，管芯封装在有窗口的管壳内。光敏三极管可以看成是集 电结用光敏二极管代替的普通三极管。 将光敏三极管接入含有电源的电路中，其中电源极性的接法与普 通三极管相同。这些管基极开路，集电结反偏，发射结正偏。当无光 照射，管集电结因反偏，集电极与基极间有反向饱和电流 CBD I ，该电 流经发射结放大，使集电极与发射极之间有穿透电流（ CBD I ），此即 光敏三极管的暗电流；当有光照射光敏三极管集电结附近的基区时， 激发产生的电子空穴对增加了少数载流子的浓度，使集电结反向饱和 电流大大增加，该电流经发射结放大成为管集电极与发射极间电流， 此即为光敏三极管的光电流。根据光电流的大小可知右光的有无和光 强的大小。 光敏三极管中的集电结是光敏二极管，所以可以看成光敏三极管利用 类似普通三极管的放大作用，将光敏二极管的光电流放大了（ 1+  ） 倍。故它比光敏二极管具有更高的光电灵敏度，也正因为光敏三极管 中对光敏感的部分是二极管，所以它们的特性也基本一样，只是反应 程度差（ 1+  ）倍
