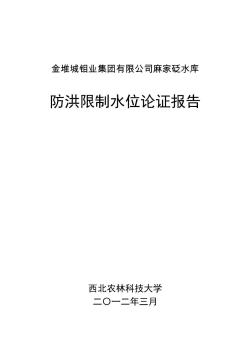

金堆城钼业集团有限公司麻家砭水库 防洪限制水位论证报告 西北农林科技大学 二○一二年三月

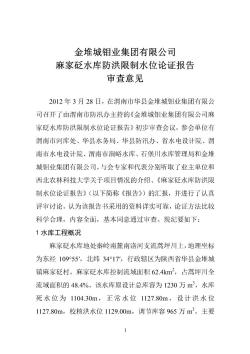

金堆城钼业集团有限公司 麻家砭水库防洪限制水位论证报告 审查意见 2012年3月28日，在渭南市华县金堆城钼业集团有限公 司召开了由渭南市防汛办主持的《金堆城钼业集团有限公司麻 家砭水库防洪限制水位论证报告》初步审查会议，参会单位有 渭南市河库处、华县水务局、华县防汛办、省水电设计院、渭 南市水电设计院、渭南市涧峪水库、石堡川水库管理局和金堆 城钼业集团有限公司。与会专家和代表分别听取了业主单位和 西北农林科技大学关于项目情况的介绍、《麻家砭水库防洪限 制水位论证报告》（以下简称《报告》）的汇报，并进行了认真 评审讨论。认为该报告书采用的资料详实可靠，论证方法比较 科学合理，内容全面，基本同意通过审查。现纪要如下： 1水库工程概况 麻家砭水库地处秦岭南麓南洛河支流蒿坪川上，地理坐标 为东经109°55'，北纬3417'，行政辖区为陕西省华县金堆城 镇麻家砭村。麻家砭水库控制流域面积62.4km2,占蒿坪川全 流域面积的48.4%。该水库原设计总库容为1230万m3,，水库 死水位为1104.30m,正常水位1127.80m,设计洪水位 1127.80m,校核洪水位1129.00m,调节库容965万m3。主要

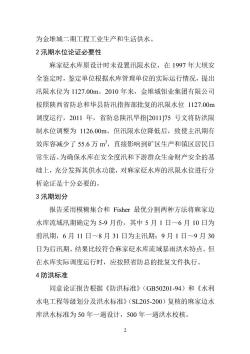

为金堆城二期工程工业生产和生活供水。 2汛期水位论证必要性 麻家砭水库原设计时未设置汛限水位，在1997年大坝安 全鉴定时，鉴定单位根据水库管理单位的实际运行情况，提出 汛限水位为1127.00m。2010年来，金堆城钼业集团有限公司 按照陕西省防总和华县防汛指挥部批复的汛限水位1127.00m 调度运行，2011年，省防总陕汛旱指2011]75号文将防洪限 制水位调整为1126.00m。但汛限水位降低后，致使主汛期有 效库容减少了55.6万，直接影响到矿区生产和镇区居民日 常生活。为确保水库在安全度汛和下游群众生命财产安全的基 础上，充分发挥其供水功能，对麻家砭水库的汛限水位进行分 析论证是十分必要的。 3汛期划分 报告采用模糊集合和Fisher最优分割两种方法将麻家边 水库流域汛期确定为5-9月份，其中5月1日~6月10日为 前汛期，6月11日~8月31日为主汛期：9月1日~9月30 日为后汛期。结果比较符合麻家砭水库流域暴雨洪水特点。但 在水库实际调度运行时，应按照省防总的批复文件执行。 4防洪标准 同意论证报告根据《防洪标准》(GB50201-94)和《水利 水电工程等级划分及洪水标准》(SL205-200)复核的麻家边水 库洪水标准为50年一遇设计，500年一遇洪水校核。 2

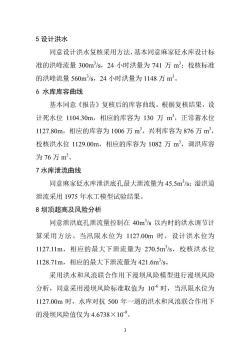

5设计洪水 同意设计洪水复核采用方法，基本同意麻家砭水库设计标 准的洪峰流量300m3/s,24小时洪量为741万m3;校核标准 的洪峰流量560m3/s,24小时洪量为1148万m3。 6水库库容曲线 基本同意《报告》复核后的库容曲线。根据复核结果，设 计死水位1104.30m,相应的库容为130万m3,正常蓄水位 1127.80m,相应的库容为1006万m3,兴利库容为876万m3, 校核洪水位1129.00m,相应的库容为1082万m3,调洪库容 为76万m3。 7水库泄流曲线 同意麻家砭水库泄洪底孔最大泄流量为45.5m3/s:溢洪道 泄流采用1975年水工模型试验结果。 8坝顶超高及风险分析 同意泄洪底孔泄流量控制在40m3s以内时的洪水调节计 算采用方法。当汛限水位为1127.00m时，设计洪水位为 1127.11m,相应的最大下泄流量为270.5m3/s,校核洪水位 1128.71m,相应的最大下泄流量为421.6m3/s。 采用洪水和风浪联合作用下漫坝风险模型进行漫坝风险 分析，同意采用漫坝风险标准取值为106时，当汛限水位为 1127.00m时，水库对抗500年一遇的洪水和风浪联合作用下 的漫坝风险值仅为4.6738×109。 3

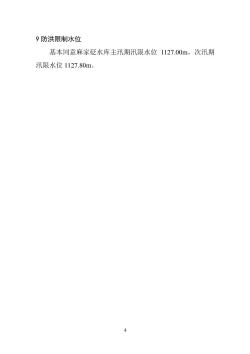

9防洪限制水位 基本同意麻家砭水库主汛期汛限水位1127.00m,次汛期 汛限水位1127.80m

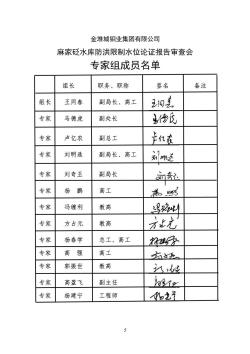

金堆城钼业集团有限公司 麻家砭水库防洪限制水位论证报告审查会 专家组成员名单 组长 职务、职称 签名 备注 组长 王同春 副局长、高工 3网克 专家 马德虎 副处长 形氏 专家 卢亿农 副总工 主机发 专家 刘明选 副局长、高工 刘m逆 专家 刘奇玉 副局长 刘李品 专家 杨鹏 高工 以 专家 冯缠利 教高 9 专家 方占元 教高 万元 专家 杨春学 总工、高工 招5宝 专家 高强 高工 去多。 专家 郭振世 教高 达，丝 专家 高盈飞 副主任 21e 专家 杨建宁 工程师 作知子

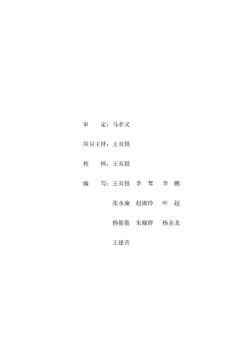

审定：马孝义 项目主持：王双银 校核：王双银 写：王双银李琴李鹏 张永康赵淑玲叶超 杨筱筱朱晓群杨会龙 王建营

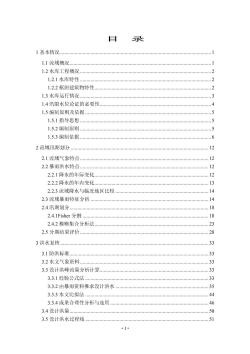

目录 1基本情况.们 1.1流域概况。 1.2水库工程概况…。 2 1.2.1水库特性 2 1.2.2枢纽建筑物特性。 …2 13水库运行情况.… 3 1.4汛限水位论证的必要性。 …4 1.5编制原则及依据 1.5.1指导思想 .5 1.5.2编制原则 1.5.3编制依据 .6 2流域汛期划分， .12 2.1流域气象特点 …12 2.2暴雨洪水特点12 2.2.1降水的年际变化. .12 2.2.2降水的年内变化 13 2.2.3流域降水与临近地区比较 14 2.3流域暴雨特征分析， 14 2.4汛期划分 .18 2.4.1 Fisher分割 18 2.4.2模糊集合分析法 23 2.5分期结果评价… 28 3洪水复核 33 3.1防洪标准 33 3.2水文气象资料 33 3.3设计洪峰流量分析计算33 3.3.1经验公式法 33 3.32由暴雨资料推求设计洪水 35 3.3.3水文比拟法… .44 3.3.4成果合理性分析与选用 .46 3.4设计洪量 50 3.5设计洪水过程线 51

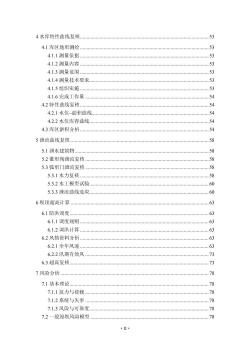

4水库特性曲线复核. 53 4.1库区地形测绘 53 4.11测量依据53 4.1.2测量内容… 53 4.13a测量范围.53 4.1.4测量技术要求 53 4.1.5组织实施. .53 4.1.6完成工作量 ..54 4.2特性曲线复核… .54 4.2.1水位~面积曲线 54 422水位库容曲线 54 4.3库区淤积分析. 54 5泄流曲线复核 .58 5.1泄水建筑物 .58 5.2锥形阀泄流复核 8 5.3弧形门泄流复核 .58 5.3.1水力复核. 5.3.2水工模型试验. .60 5.3.3泄流曲线选取… .60 6坝顶超高计算… ,63 6.1防洪调度 .63 6.1.1调度规则… …63 6.12调洪计算..63 6.2风情资料分析 .63 6.2.1全年风速. 63 6.2.2汛期有效风 .73 6.3超高复核. .73 7风险分析.… 78 7.1基本理论 78 7.1.1抗力与荷载 .78 7.1.2系统与失事 78 7.1.3风险与可靠度. .78 7.2一般漫坝风险模型 78 Πe

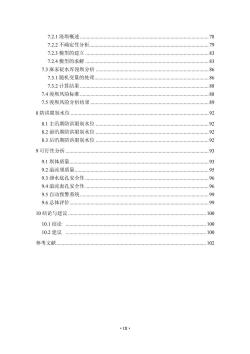

7.2.1漫坝概述. 78 7.2.2不确定性分析. .79 7.2.3模型的建立 83 7.2.4模型的求解 83 7.3麻家砭水库漫坝分析 .86 7.3.1随机变量的处理 86 7.3.2计算结果… 88 7.4漫坝风险标准. ,88 7.5漫坝风险分析结果 .…89 8防洪限制水位 .92 8.1主汛期防洪限制水位 .92 8.2前汛期防洪限制水位 .92 8.3后汛期防洪限制水位 92 9可行性分析， .93 9.1坝体质量 93 9.2溢流堰质量 …95 9.3泄水底孔安全性 96 9.4溢流表孔安全性 .96 9.5自动预警系统 9.6总体评价 .99 10结论与建议 .100 10.1结论 .100 10.2建议 100 参考文献」 .102
