西北农林科技大学：《水利水能规划》课程教学资源（设计指导书）年调节水库电站水利水能规划（打印版）

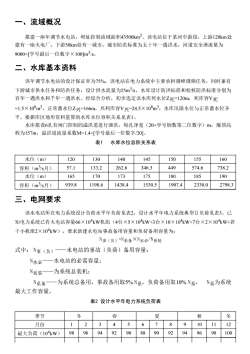

一、流域概况 拟建一座年调节水电站，坝址控制流域面积43500km2。该电站位于某河中游段，上游120km处 建有一座火电厂，下游50m处有一城市，城市防洪标准为五十年一遇洪水，河道安全泄流量为 9000+[学号最后一位数字×100]m3s。 二、水库基本资料 该年调节水电站的设计保证率为75%，该电站在电力系统中主要承担调峰调频任务，同时兼有 下游城市供水任务和防洪任务，设计供水流量为25m3s,水库设计防洪标准和校核防洪标准分别为 百年一遇洪水和千年一遇洪水。经综合分析，初步选定该水库死水位Z死=120m,死库容V死 =1.5×108m3,正常蓄水位Z兴=166m,兴利库容V兴=24.5×108m3,水库汛限水位与正常蓄水位齐 平。根据库区地形资料量算的水库水位容积关系见表1。 水库拟设6孔有闸门控制的溢洪道进行泄洪，每孔净宽(20+学号倒数第二位数字)m,堰顶高 程为157m,溢洪道流量系数M=1.4+[学号最后一位数字/20]。 表1水库水位容积关系表 水位(m) 120 130 140 145 150 155 160 容积(m3s月) 57.1 133.2 262.6 346.3 449 574.6 738.2 水位(m) 165 170 173 175 180 185 190 容积(m3s月) 939.8 1198.6 1438.4 1530.5 1907.4 2330.02798.3 三、电网要求 该水电站所在电力系统设计负荷水平年负荷见表2，设计水平年电力系统典型日负荷见表3。已 知电力系统己有火电站容量66×104kW机组(4台×5×104kW+3台×10×104kW+7台×2×104kW+若 干小机组2×104kW),要求新建水电站事故备用容量和负荷备用容量为： N事（负）系备XN水必/小系转 式中：八事（负）一一水电站的事故（负荷）备用容量： N水必一一水电站的必需容量： N系装一一为系统总装机： N系备 一为系统总备用，事故备用取5%N系，负荷备用取10%N系，N系为系统 最大工作容量。 表2设计水平年电力系统负荷表 季节 春 夏 秋 冬 月份 123456789101112 最大负荷(104kW) 9896949290889092949698 100

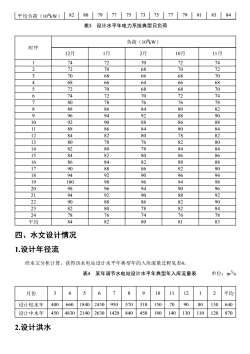

|平均负荷(104kw)828079777573757779818384」 表3设计水平年电力系统典型日负荷 负荷(10W) 时序 12月 1月 2月 10月 11月 72 70 72 74 2 72 70 68 70 72 70 68 66 68 70 66 64 66 68 70 68 68 70 6 74 72 70 72 74 80 78 76 76 78 88 86 84 80 82 0 92 88 90 10 92 88 86 88 11 88 86 84 80 84 12 84 82 80 78 82 13 80 76 82 80 14 82 80 78 84 15 84 82 80 86 86 16 86 84 82 88 88 17 00 88 86 02 00 18 04 00 96 04 10 98 96 94 98 20 98 96 94 90 96 21 94 92 90 88 92 90 88 86 82 00 3 87 80 78 24 76 74 76 平均 84 82 80 81 83 四、水文设计情况 1.设计年径流 经水文分析计算，获得该水电站设计水平年典型年的入库流量过程见表4。 表4某年调节水电站设计水平年典型年入库流量表 单位：m3s 月份 3 4 5 678 91011121 2平均 设计枯水年40066018402430950570310150709080130640 设计中水年4504830214026301420840450180140130110120870 2.设计洪水

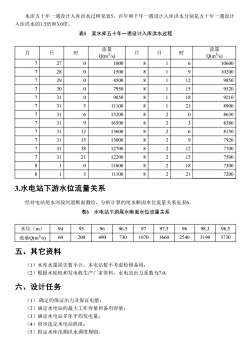

水库五十年一遇设计入库洪水过程见表5，百年和千年一遇设计入库洪水分别是五十年一遇设计 入库洪水的1.5倍和3.0倍。 表5某水库五十年一遇设计入库洪水过程 流量 流量 月 时 Q(m3/s) 月 日 时 Q(m3/s) 27 0 1000 8 6 10600 28 0 1500 9 10200 29 0 4500 8 9850 30 0 7950 8 1 15 9520 31 0 9850 18 9210 31 3 11100 6 1 21 8900 31 6 13200 2 0 8630 31 9 16500 27 3 8380 37 12 13600 3 6 8150 31 15 13000 8 2 9 7920 31 18 12700 8 2 12 7700 31 21 12200 2 7500 8 0 11600 2 18 7300 8 3 11100 8 2 21 7200 3水电站下游水位流量关系 经对电站尾水河段河道断面测绘，分析计算的尾水断面水位流量关系见表6 表6水电站下游尾水断面水位流量关系 水位(m)94959696.59797.59898.398.5 流量Q(m3/s)6020049073010701660254031903730 五、其它资料 (1)水库水量损失暂不计，本电站暂不考虑检修备用： (2)根据水轮机和发电机生产厂家资料，水电站出力系数为7.0。 六、设计任务 (1),确定的保证出力及保证电能： (2)确定水电站的最大工作容量和备用容量 (3)确定水电站多年平均发电量： (4)初步选定水电站机组： (5)拟定水库汛期洪水调度规则

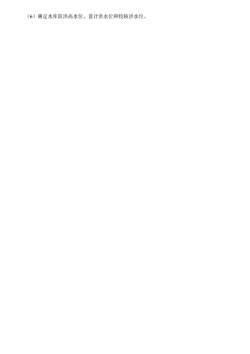

(6)确定水库防洪高水位、设计洪水位和校核洪水位
