《工程水文学》课程参考资料（水文测验）WQC-1型气泡式水位计（打印版）

W2已-1型气泡式水位计 水利部南京水利水文自动化研究所 二00五年九月

SUTRON 美国SUTRON公司 水利部南京水利水文自动化研究所 联合研制 2000.10.14

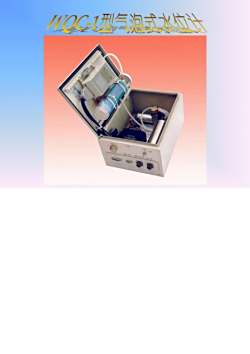

QC1型气泡式水时

用途及使用花围 WQC-1型气泡水位计为美国Sutron公司 和南京水利水文自动化研究所联合开发和生 产的产品，主要适用于河道、湖泊、兼道、 水库等不宜境水位测井处的水位测量。以 及大坝测压管、上下游水位，特别适用于 滩斜域校缓地段的水位观测。它具有安装、 维护方便，操作、组网灵清、运行稳定、可 靠、精度高等特点，是遥测系统中水做监测 以及无测井水位观测的理想监测仪器

主要特点 技术先进，具有多种数据接 口，节省建自记水位井的昂 贵费用，测量椅度校高

主要技术指标8 电 源： 10_16VDC: 电 流： d5mA /24hr.avg; 泵动电源： 2.3Amp Max; 静态电流： 20mA: 接一口： RS—485,RS232, 标准并口，SDI一 水位变幅：0-15m,0-30m; 精度： 0.1%; 分辨率： 0.1mm; 吹洗压力： 2.5kg/cm2; 使用环境： -3060。C/95%RH无凝露

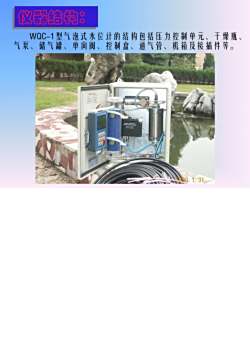

仪器结构8 WQC-1型气泡式水位计的结构包括压力控制单元、干燥瓶、 气泵、储气罐、单向阀、控制盒、通气管、机箱及接插件等。 .1.31

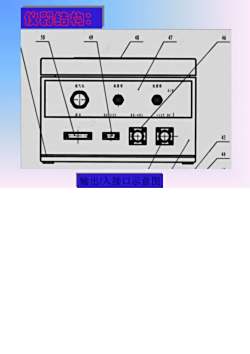

仪器结构： 50 111 牛中 输出/入接口示意图

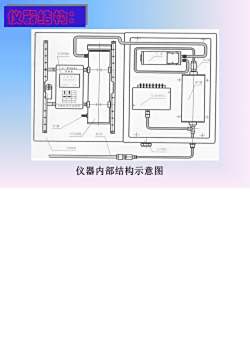

仪器结构8 。 h 11 日白 仪器内部结构示意图

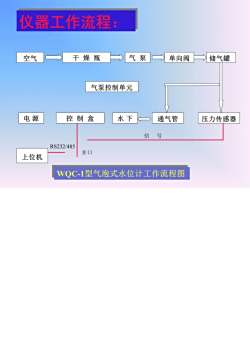

仪器工作流程： 空气→干燥瓶→气泵单向阀→储气罐 气泵控制单元 电源 控制盒 水下一通气管 压力传感器 信号 RS232/485 并口 上位机 WQC-1型气泡式水位计工作流程图
