《模拟电子技术》课程教学资源（实验指导）实验四 直流稳压电源设计

实验四」 直流稳压电源设计 一、实验目的 1、熟悉直流稳压电源的组成及各部分的功能： 2、掌握运用三端集成稳压器构成直流稳压电源的方法： 3、学习电信号处理的一些方法和元器件检测的方法： 4、掌握电路调试的原则和排除故障的方法。 二、设计要求 利用三端集成稳压器设计一个输出电压为+12V的直流稳压电源。要求该电源具有延时 接通和短路保护功能。三端集成稳压器可选择LM7812(也可使用可调电压的LM317)。 (一)基本部分 1、该电源在正常工作时能够输出+12V电压，输出电流最大值可达0.5A以上： 2、通电时具有延时接通功能，输出十12V电压的建立需要一定的时间： 3、应用EWB软件对所设计电路进行仿真分析与验证： 4、在实验板上搭建出实物电路并在实验室中利用电子仪器调试： (二)提高部分 1、该电源具有输出短路保护功能。当输出端出现短路故障时，能够自动减小电流，避 免烧坏器件： 2、利用计算机辅助设计手段设计制作电路PCB板。 三、设计提示 1、当直流电源中使用大容量储能电容时，在通电的瞬间将产生很大的浪涌电流，存在 烧坏整流二极管或电源变压器初级绕组的危险。如果在电路中加入延时电路（如RC充电回 路)，+12V电压延时数秒后输出，则可限制通电瞬间的浪涌电流。 2、当直流电源的输出端短路时，可能造成输出电流过大烧坏稳压器。如果在电路中加 入短路保护电路（例如可以利用继电器的吸和与释放实现），出现短路后能够及时减小输出 电流，则可起到保护作用

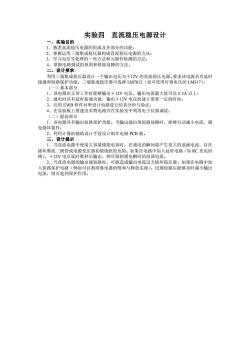

实验四 直流稳压电源设计 一、实验目的 1、熟悉直流稳压电源的组成及各部分的功能； 2、掌握运用三端集成稳压器构成直流稳压电源的方法； 3、学习电信号处理的一些方法和元器件检测的方法； 4、掌握电路调试的原则和排除故障的方法。 二、设计要求 利用三端集成稳压器设计一个输出电压为＋12V 的直流稳压电源。要求该电源具有延时 接通和短路保护功能。三端集成稳压器可选择 LM7812（也可使用可调电压的 LM317）。 （一）基本部分 1、该电源在正常工作时能够输出＋12V 电压，输出电流最大值可达 0.5A 以上； 2、通电时具有延时接通功能，输出＋12V 电压的建立需要一定的时间； 3、应用 EWB 软件对所设计电路进行仿真分析与验证； 4、在实验板上搭建出实物电路并在实验室中利用电子仪器调试； （二）提高部分 1、该电源具有输出短路保护功能。当输出端出现短路故障时，能够自动减小电流，避 免烧坏器件； 2、利用计算机辅助设计手段设计制作电路 PCB 板。 三、设计提示 1、当直流电源中使用大容量储能电容时，在通电的瞬间将产生很大的浪涌电流，存在 烧坏整流二极管或电源变压器初级绕组的危险。如果在电路中加入延时电路（如 RC 充电回 路），＋12V 电压延时数秒后输出，则可限制通电瞬间的浪涌电流。 2、当直流电源的输出端短路时，可能造成输出电流过大烧坏稳压器。如果在电路中加 入短路保护电路（例如可以利用继电器的吸和与释放实现），出现短路后能够及时减小输出 电流，则可起到保护作用
