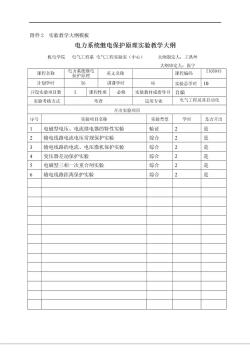

附件2实验教学大纲模板 电力系统继电保护原理实验教学大纲 机电学院电气工程系电气工程实验室（中心） 大纲制定人：王洪坤 大纲审定人：张宁 课程名称 英文名称 课程编码2105043 计划学时 56 讲课学时 46 实验总学时10 开设实验项目数 5 课程性质必修 实验教材或指导书自编 实验考核方式 考查 适用专业 电气工程及其自动化 开出实验项目 序号 实验项目名称 实验类型学时 是否开出 】电磁型电压、电流继电器的特性实验 验证 2 是 2 输电线路电流电压常规保护实验 综合 2 是 3输电线路的电流、电压微机保护实验 综合 2 是 4变压器差动保护实验 综合 2 是 5电破型三相一次重合闸实验 综合 2 是 6 输电线路距离保护实验 综合 2 是

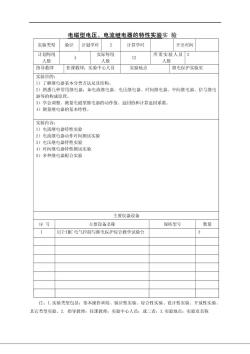

电磁型电压、电流继电器的特性实验实验 实验类型 验证计划学时2计算学时 开出时间 计划每组 实际何组 12 所需实验人员2 人数 人数 人数 指导教师 任课教师：实验中心人员 实验地点 继电保护实验室 实验目的： 了解继电器基本分类方法及其结枸 2)熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电 器等的构成原理。 3)学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。 )测量继电器的基本特性。 实验内容： 1)电流继电器特性实验 2)电流继电器动作时间测试实验 3)电压继电器特性实验 )时间继电器特性测试实验 5)多种继电器配合实验 主婴仪器设备 序号 主要设备名称 规格型号 数量 1 Jz-ⅢC电气控制与继电保护综合教学试验白 注：1.实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验 其它类型实验。2.指导教师：任课教师：实验中心人员：或二者：3.实验地点：实验室名称

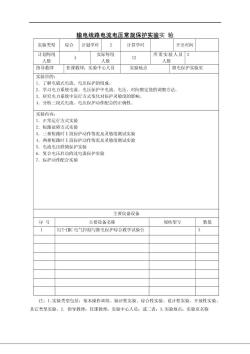

输电线路电流电压常规保护实验实验 实验类型 综合计划学时2计算学时 开出时间 计划每组 实际每组 人数 人数 2 所需实验人员2 人数 指导教师 任课教师：实验中心人员 实验地点 继电保护实验室 实：哈目的 了解电磁式电流、电压保护的组成 学习电力系统电流、电压保护中电流、电压、时间整定值的调整方法。 3.研究电力系统中运行方式变化对保护灵敏度的影响。 4.分析二段式电流、电压保护动作配合的正确性。 实验内容： 1.正常运行方式实验 2.短路故障方式实验 一相短路时工段中动作情视及灵帝度测试实联 两相短路时段保护动作情况及灵敏度测试实验 电流电压联锁保产实验 6.复合电压启动的过电流保护实验 7。保护动作配合实验 主要仪器设备 序号 主要设备名称 规格型号 数量 1 D?-ⅢC电气控制与继电休护综合教学试验白 注：1.实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验，开放性实验 其它类型实验。2.指导教师：任课教师：实验中心人员：或二者：3.实验地点：实验室名称

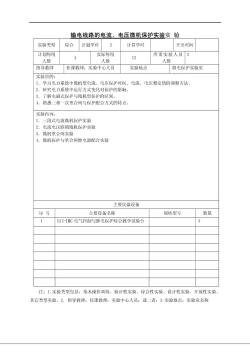

输电线路的电流、电压微机保护实验实验 实验类型 综合计划学时2计算学时 开出时间 计划每组 实际何组 所需实验人员2 人数 12 人数 人数 指导教师 任课教师：实验中心人员 实验地点 继电保护实验室 实验目的： 学习电力系统中微机型电流、电压保护时间、电流、电压整定值的调整方法 2.研究电力系统中运行方式变化对保护的影响。 3.了解电磁式保护与微机型保护的区别。 .熟悉一相一次重合国与保护配合方式的特点 实验内容： 1.三段式电流微机保护实验 2.电流电压联锁微机保护实验 .微机玉合闸实验 ,微机保护与重合闸继电器配合实验 主要仪器设备 序号 主要设备名称 规格型号 数量 0JZ-C电气控制与继电护综合教学试验台 注：1，实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验 其它类型实验。2.指导教师：任课教师：实验中心人员：或二者：3.实验地点：实验室名称

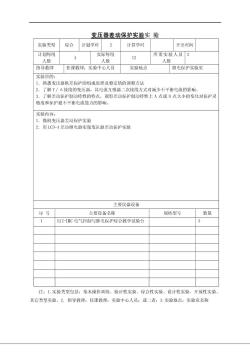

变压器差动保护实验实验 实验类型 综合 计划学时 2 计算学时 开出时间 计划每组 实际每组 所需实验人员2 人数 人数 12 人数 指导教师 任课教师：实验中心人员 实验地点 继电保护实验室 实验目的： 1.熟悉变压器纵差保护的组成原理及整定值的调整方法 2.了解Y/△接线的变压器，其电流互感器二次接线方式对减少不平衡电流的影响。 3.了解差动保护制动特性的特点，观察差动保护制动特性上A点或B点大小的变化对保护灵 敏度和保护避不平衡电流能力的影响。 实验内容： 1.微机变压器差动保护实验 2.用LCD-4差动继电器实现变压器差动保护实验 主要仪器设备 序号 主要设备名称 规格型号 数量 1 DJZ-IC电气控制与继电保护综合教学试验台 3 注：1.实验类型包括：基本操作训练、验证性实验、综合性实验、设计性实验、开放性实验、 其它类型实验。2.指导教师：任课教师：实验中心人员：或二者：3.实验地点：实验室名称
