《模拟电子技术》课程教学资源（习题集）第三章 负反馈放大电路（含答案）

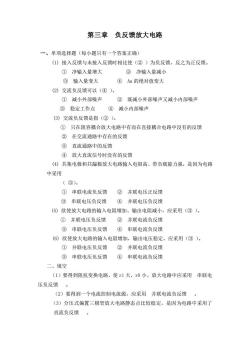

第三章负反馈放大电路 一、单项选择题（每小题只有一个答案正确） (1)接入反馈与未接入反馈时相比使（②）为负反馈，反之为正反馈。 ①净输入量增大 ②净输入量减小 ③输入量变大 ④Au的绝对值变大 (2)交流负反馈可以（④）。 ①减小外部噪声 ②既减小外部噪声又减小内部噪声 ③稳定工作点④减小内部噪声 (3)交流负反馈是指（②）。 ①只在阻容耦合放大电路中有而在直接耦合电路中没有的反馈 ②在交流通路中存在的反馈 ③直流通路中的反馈 ④放大直流信号时没有的反馈 (④)共集电极和共漏极放大电路输入电阻高、带负载能力强，是因为电路 中采用 (③). ①串联电流负反馈②并联电压正反馈 ③串联电压负反馈④并联电压负反馈 (⑤)欲使放大电路的输入电阻增加、输出电阻减小，应采用（③）。 ①并联电压负反馈②并联电流负反馈 ③串联电压负反馈④串联电流负反馈 (6)欲使放大电路的输入电阻增加，输出电压稳定，应采用（③）。 ①并联电压负反馈②并联电流负反馈 ③串联电压负反馈 ④串联电流负反馈 二、填空 (1)要得到阻抗变换电路，使ri大，0小，放大电路中应采用串联电 压负反馈。 (2)要得到一个电流控制电流源，应采用并联电流负反馈。 (3)分压式偏置三极管放大电路静态点比较稳定，是因为电路中采用了 直流负反馈

第三章 负反馈放大电路 一、单项选择题（每小题只有一个答案正确） (1) 接入反馈与未接入反馈时相比使（② ）为负反馈，反之为正反馈。 ① 净输入量增大 ② 净输入量减小 ③ 输入量变大 ④ Au 的绝对值变大 (2) 交流负反馈可以（④ ）。 ① 减小外部噪声 ② 既减小外部噪声又减小内部噪声 ③ 稳定工作点 ④ 减小内部噪声 (3) 交流负反馈是指（② ）。 ① 只在阻容耦合放大电路中有而在直接耦合电路中没有的反馈 ② 在交流通路中存在的反馈 ③ 直流通路中的反馈 ④ 放大直流信号时没有的反馈 (4) 共集电极和共漏极放大电路输入电阻高、带负载能力强，是因为电路 中采用 （ ③）。 ① 串联电流负反馈 ② 并联电压正反馈 ③ 串联电压负反馈 ④ 并联电压负反馈 (5) 欲使放大电路的输入电阻增加、输出电阻减小，应采用（③ ）。 ① 并联电压负反馈 ② 并联电流负反馈 ③ 串联电压负反馈 ④ 串联电流负反馈 (6) 欲使放大电路的输入电阻增加，输出电压稳定，应采用（③ ）。 ① 并联电压负反馈 ② 并联电流负反馈 ③ 串联电压负反馈 ④ 串联电流负反馈 二、填空 （1）要得到阻抗变换电路，使 ri 大，r0 小，放大电路中应采用 串联电 压负反馈 。 （2）要得到一个电流控制电流源，应采用 并联电流负反馈 。 （3）分压式偏置三极管放大电路静态点比较稳定，是因为电路中采用了 直流负反馈

(4)稳定静态工作点，应加直流负反馈：稳定放大倍数应加交流 负反馈；展宽通频带应加交流负反馈。 (5)为了充分提高负反馈效果，当信号源为高内阻的信号源，又要求放 大电路输 出电压稳定应选并联电压负反馈电路。 三、分析计算 1、判断图3-1各电路中的反馈类型。 +Vcc R R R R U R R R R (a) (6) (c) 图3-1 解：(a)串联电流负反馈；(b)串联电压负反馈；(c)串联电流负反馈 2、某放大电路未加负反馈时的电压放大倍数Au=103,采用反馈系数为 Fu=O.05的负反馈后，其电压放大倍数Auf=？若加负反馈后的输出电 压Uo=2V,计算输入电压Ui、反馈电压Uf及净输入电压Ui'。 103 解：(1) 1+4,F-1+109×0.05=19.6 (2) U。=2 _0=2 U,= =0.102y Ag19.6 Ur=FU。=0.05×2=0.1V 所以净输入电压为 U,=U,-Ur=0.102-0.1=0.002V=2mV

（4）稳定静态工作点，应加 直流 负反馈；稳定放大倍数应加 交流 负反馈；展宽通频带应加 交流 负反馈。 （5）为了充分提高负反馈效果，当信号源为高内阻的信号源，又要求放 大电路输 出电压稳定应选 并联电压 负反馈电路。 三、分析计算 1、 判断图 3-1 各电路中的反馈类型。 (a) (b) (c) R2 UO Ui R3 R1 VCC R4 R5 R2 UO Ui R1 VCC R3 RL R2 UO Ui R1 VCCRL R3 图 3-1 解：（a）串联电流负反馈；（b）串联电压负反馈；（c）串联电流负反馈 2 、某放大电路未加负反馈时的电压放大倍数 Au=103，采用反馈系数为 Fu=0.05 的负反馈后，其电压放大倍数 Auf=？若加负反馈后的输出电 压 Uo=2V，计算输入电压 Ui、反馈电压 Uf 及净输入电压 Ui′。 解：（1） 19.6 1 10 0.05 10 1 3 3 = +  = + = u u u uf A F A A （2） Uo = 2V V A U U uf o i 0.102 19.6 2 = = = U f = FuUo = 0.05 2 = 0.1V 所以净输入电压为 Ui Ui U f 0.102 0.1 0.002V 2mV ' = − = − = =
