《模拟电子技术》课程教学资源（实习实验）实训五 粮食水分测量装置的开发

实训五 -一-粮食水分测量装置的开发 一、实训目的 1、熟悉555的功能及特色。 2、掌握利用555进行电路设计及调试的方法。 3、熟悉并会利用555进行常用电路的设计。 4、掌握555的典型应用。 二、实训内容 1、设计指标 >要求设计一个科研中的粮食水分测量仪： >,温度温度恒定为P的设定温度（控制温度误差为士1℃）。 2、设计要求 >画出电路原理图（或仿真电路图）： >元器件及参数选择 >电路仿真与调试 >PCB文件生成与打印输出。 3、制作要求 自行装配和调试，并能发现问题和解决问题。 4、编写设计报告 写出设计与制作的全过程，附上有关资料和图纸，有心得体会 三、实训器材 由学生根据电路图自行确定 四、实训原理

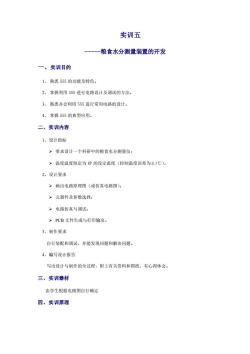

实训五 -粮食水分测量装置的开发 一、实训目的 1、 熟悉 555 的功能及特色。 2、 掌握利用 555 进行电路设计及调试的方法。 3、 熟悉并会利用 555 进行常用电路的设计。 4、 掌握 555 的典型应用。 二、实训内容 1、设计指标 ➢ 要求设计一个科研中的粮食水分测量仪； ➢ 温度温度恒定为 RP 的设定温度（控制温度误差为±1℃）。 2、设计要求 ➢ 画出电路原理图（或仿真电路图）； ➢ 元器件及参数选择； ➢ 电路仿真与调试； ➢ PCB 文件生成与打印输出。 3、制作要求 自行装配和调试，并能发现问题和解决问题。 4、编写设计报告 写出设计与制作的全过程，附上有关资料和图纸，有心得体会。 三、实训器材 由学生根据电路图自行确定 四、实训原理

R150w 测 P2.2 电 s1 160vX 2Cz82E×2. 平本 2X×2 粮食水分测量仪电路如图所示。A、B是两根测量电极。由于粮食的电阻值一般很高， 即使在测量电极加上15OV左右的高电压，两电极间的电流也只在1μA以内，所以测量值要 用IC1集成运放5G3140加以放大后再由表头M指示出来。粮食中水分含量越高，A、B电 极间电流越大，电表指示值也就越大。【C2时基集成电路555构成脉冲振荡器，其输出通过 变压器T升压，再经二极管整流便可获得150V高电压，供电极测量用。变压器T可用E7 铁氧体磁心绕制。测量电极用两根截面2mm×2mm、长500mm的黄铜或不锈钢材料制成 五、实训总结 1、设计过程中遇到的问题及其解决方法。 2、设计体会 3、对该设计的建议

粮食水分测量仪电路如图所示。A、B 是两根测量电极。由于粮食的电阻值一般很高， 即使在测量电极加上 150V 左右的高电压，两电极间的电流也只在 1μA 以内，所以测量值要 用 IC1 集成运放 5G3140 加以放大后再由表头 M 指示出来。粮食中水分含量越高，A、B 电 极间电流越大，电表指示值也就越大。IC2 时基集成电路 555 构成脉冲振荡器，其输出通过 变压器 T 升压，再经二极管整流便可获得 150V 高电压，供电极测量用。变压器 T 可用 E7 铁氧体磁心绕制。测量电极用两根截面 2mm×2mm、长 500mm 的黄铜或不锈钢材料制成。 五、实训总结 1、设计过程中遇到的问题及其解决方法。 2、设计体会 3、对该设计的建议
