聊城大学：《电路分析》课程教学资源（课件讲稿，打印版）第06章 储能元件

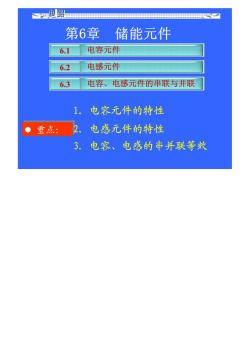

电路 第6章 储能元件 6.1 电容元件 6.2 电感元件 6.3 电容、电感元件的串联与并联 1。电容元件的特性 重点：2.电感元件的特性 3.电容、电感的串并联等效

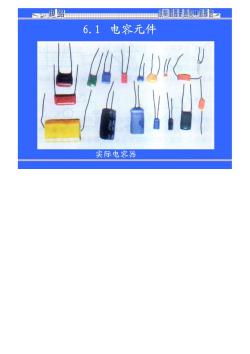

电路 6.1电容元件 实际电容器

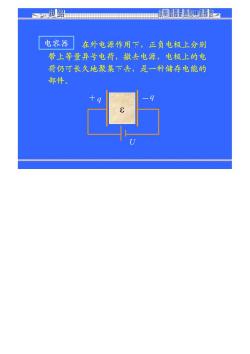

电容器 在外电源作用下，正负电极上分别 带上等量异号电荷，撤去电源，电极上的电 荷仍可长久地聚集下去，是一种储存电能的 部件

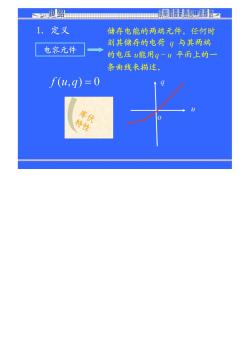

1.定义 储存电能的两端元件。任何时 刻其储存的电荷g与其两端 电容元件 的电压能用g~u平面上的一 条曲线来耥述。 f(4,q=0 伏 特

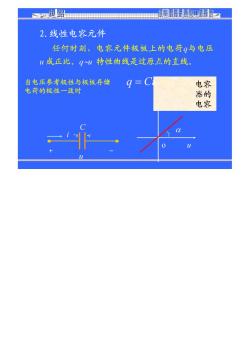

电 路 2.线性电容元件 任何时刻，电容元件极板上的电荷（与电压 u成正比。q~山特性曲线是过原，点的直线。 当电压参考极性与极板存储 电容 电荷的极性一致时 器的 电容 a u

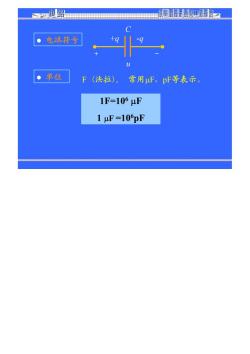

电路 C 电路符号 +q 0 u 单位 F(法拉)，常用F,pF等表示。 1F=106uF 1 uF=106pF

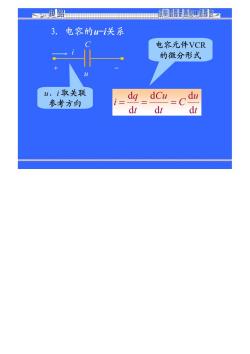

国星自理是 3.电容的一i关系 电容元件VCR 的微分形式 2 u、i取关联 i= dq dCu = du 参考方向 C dt dt dr

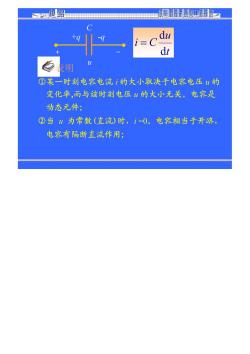

C i=c du dr 表明 1 ①某一时刻电容电流i的大小取决于电容电压的 变化率，而与该时刻电压的大小无关。电容是 动态元件； ②当为常数（直流）时，i=0。电容相当于开路， 电容有隔断直流作用；

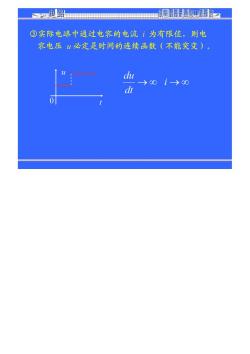

电路 国息是 ③实际电路中通过电容的电流i为有限值，则电 容电压必定是时间的连续函数（不能突变)。 du ->0i>00 dt 0

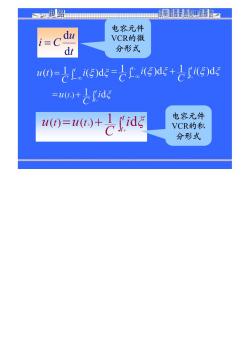

电 国自息是 电容元件 du i= VCR的微 dr 分形式 u)=七1(5)d5=己i(5)de+(5)de u)+cfids ()+clidg 电容元件 VCR的积 分形式
