运城学院：《液压与气压传动》课程教学资源（试卷习题）习题集（打印版）

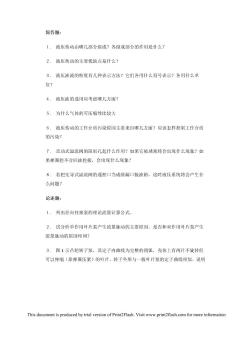

简答题： 1,液压传动由哪几部分组成？各组成部分的作用是什么？ 2,液压传动的主要优缺点是什么？ 3.液压油液的粘度有几种表示方法？它们各用什么符号表示？各用什么单 位？ 4.液压油的选用应考虑哪几方面？ 5.为什么气体的可压缩性比较大 6,液压传动的工作介质污染原因主要来自哪几方面？应该怎样控制工作介质 的污染？ 7,直动式溢流阀的阻尼孔起什么作用？如果它被堵塞将会出现什么现象？如 果弹簧腔不合回油腔接，会出现什么现象？ 8,若把先导式溢流阀的遥控口当成泄漏口接油箱，这时液压系统将会产生什 么问题？ 论述题： 1,列出径向柱塞泵的理论流量计算公式。 2.试分析单作用叶片泵产生流量脉动的主要原因。是否和双作用叶片泵产生 流量脉动的原因相同？ 3.图1示凸轮转子泵，其定子内曲线为完整的圆弧，壳体上有两片不旋转但 可以伸缩（靠弹簧压紧）的叶片。转子外形与一般叶片泵的定子曲线相似。说明 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

泵的工作原理，在图上标出其进、出油口。并指出凸轮转一转泵吸排油几次。 4.液压系统中滤油器的容量如果选的太小，易引起哪些故障？ 5.二位四通换向阀能否作二位三通阀使用？具体如何接法？ 6.画出下列各种名称的方向阀的图形符号： (1) 二位四通电磁换向阀： (2)二位二通行程换向阀（常开）： (3)二位三通液动换向阀： (4) 液控单向阀： (5) 三位四通M型机能电液换向阀： (6)三位四通Y型电磁换向阀。 7.图2所示电液换向阀中，电磁先导阀为什么采用Y型中位机能？能否用O 型、P型或其它型机能？ This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

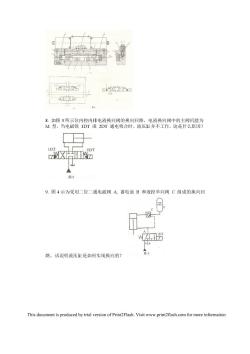

6X% 区吉W 40 8.如图3所示位内控内排电液换向阀的换向回路，电液换向阀中的主阀机能为 M型，当电磁铁1DT或2DT通电吸合时，液压缸并不工作，这是什么原因？ IDT 2D1 X▣ 图3 9.图4示为采用二位二通电磁阀A,蓄电池B和液控单向阀C组成的换向回 路，试说明液压缸是如何实现换向的？ This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

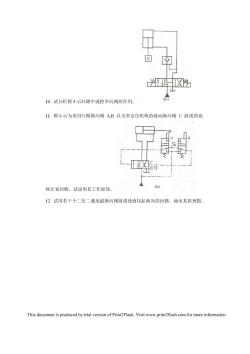

☒出 10.试分析图5示回路中液控单向阀的作用。 图5 11.图6示为采用行程换向阀A,B以及带定位机构的液动换向阀C组成的连 图6 续往复回路，试说明其工作原理。 12.试用若干个二位二通电磁换向阀组成使液压缸换向的回路，画出其原理图。 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

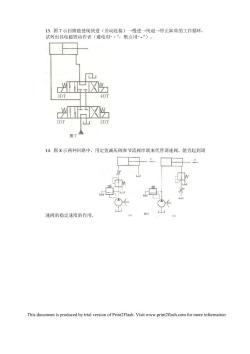

13.图7示回路能使现快进（差动连接）→慢进→快退→停止卸荷的工作循环， 试列出其电磁铁动作表（通电用“+”，断点用“-”）。 3DT 4D7 71 DT 2DT 图7 14.图8示两种回路中，用定值减压阀和节流阀串联来代替调速阀，能否起到调 F 米 速阀的稳定速度的作用。 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

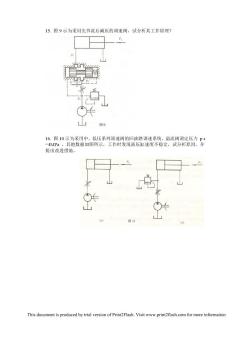

15.图9示为采用先节流后减压的调速阀，试分析其工作原理？ F 图9 16.图10示为采用中、低压系列调速阀的回油路调速系统，溢流阀调定压力ps =4MPa,其他数据如图所示，工作时发现液压缸速度不稳定，试分析原因，并 提出改进措施。 图10 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

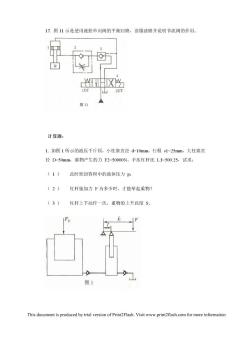

17.图11示是使用液控单向阀的平衡回路，读懂油路并说明节流阀的作用。 4X% 山 2DT 图11 计算题： 1.如图1所示的液压千斤顶，小柱塞直径d=10mm,行程s1=25mm,大柱塞直 径D=50mm,重物产生的力F2=50000N。手压杠杆比L1=500:25,试求： (1)此时密封容积中的液体压力p: (2) 杠杆施加力F为多少时，才能举起重物？ (3) 杠杆上下动作一次，重物的上升高度S。 图1 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

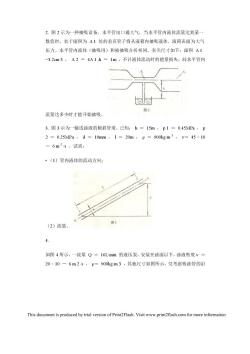

2.图2示为一种抽吸设备。水平管出口通大气，当水平管内液体流量达到某一 数值时，处于面积为A1处的垂直管子将从液箱内抽吸液体。液箱表面为大气 压力。水平管内液体（抽吸用）和被抽吸介质相同。有关尺寸如下：面积A1 =3.2cm3,A2=4A1,=1m,不计液体流动时的能量损失，问水平管内 图2 流量达多少时才能开始抽吸。 3.图3示为一输送油液的倾斜管道。已知：h=15m,p1=0.45MPa,p 2=0.25MPa,d=10mm,1=20m,p=900kgm3,v=45×10 一6m2/s。试求： ·(1)管内液体的流动方向： 图3 (2)流量。 如图4所示，一流量Q=l6Lmin的液压泵，安装在油面以下，油液粘度v= 20×10一6m2/s，p=900kgm3,其他尺寸如图所示，仅考虑吸油管的沿 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

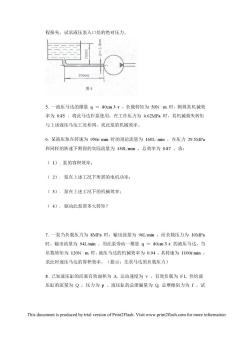

程损失，试求液压泵入口处的绝对压力。 200cm 图4 5.一液压马达的排量q=80cm3r,负载转矩为50N·m时，测得其机械效 率为0.85。将此马达作泵使用，在工作压力为4.62MPa时，其机械损失转矩 与上述液压马达工况相同，求此泵的机械效率。 6.某液压泵在转速为950r/min时的理论流量为160L/min,在压力29.5Pa 和同样的转速下测得的实际流量为150L/min,总效率为0.87，求： (1).泵的容积效率： (2).泵在上述工况下所需的电机功率： (3).泵在上述工况下的机械效率： (4)·驱动此泵需多大转矩？ 7.一泵当负载压力为8MPa时，输出流量为96Lmin,而负载压力为10MPa 时，输出流量为94Lmin。用此泵带动一排量q=80cm3r的液压马达，当 负载转矩为120N·m时，液压马达的机械效率为0.94，其转速为1100r/min, 求此时液压马达的容积效率。（提示：先求马达的负载压力） 8.已知液压缸的活塞有效面积为A,运动速度为V,有效负载为FL供给液 压缸的流量为Q,压力为p。液压缸的总泄漏量为Q,总摩擦阻力为「。试 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

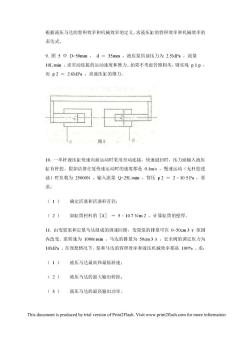

根据液压马达的容积效率和机械效率的定义，求液压缸的容积效率和机械效率的 表达式 9.图5中D=50mm,d=35mm,液压泵供油压力为2.5MPa,流量 l0L/min,求差动连接的运动速度和推力。如果不考虑管路损失，则实现p1p, 而p2=2.6MPa,求液压缸的推力。 图5 10.一单杆液压缸快速向前运动时采用差动连接，快速退回时，压力油输入液压 缸有杆腔。假如活塞往复快速运动时的速度都是0.1ms，慢速运动（无杆腔进 油)时负载为25000N,，输入流量Q=25L/min,背压p2=2×105Pa,要 求： (1) 确定活塞和活塞杆直径： (2)如缸简材料的[8]=5×107N/m2,计算缸筒的壁厚。 11.由变量泵和定量马达组成的调速回路，变量泵的排量可在0~50cm3:范围 内改变。泵转速为1000rmin,马达的排量为50cm3斤，安全阀的调定压力为 10MPa。在理想情况下，泵和马达的容积效率和液压机械效率都是100%。求： (1) 液压马达最高和最低转速： (2) 液压马达的最大输出转距： (3) 液压马达的最高输出功率。 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
