大连理工大学：建设工程学部土木水利实验教学中心《工程地质学》课程教学实验、实习及作业指导书

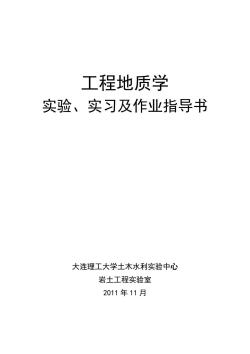

工程地质学 实验、实习及作业指导书 大连理工大学土木水利实验中心 岩土工程实验室 2011年11月

工程地质学 实验、实习及作业指导书 大连理工大学土木水利实验中心 岩土工程实验室 2011 年 11 月

前言 工程地质实验实习内容，包括矿物、岩石、地质构造及野外地质测绘和专门 工程地质知识。 本课程的实验实习内容和作业练习是工程地质课程教学的基本环节之一。除 野外实习外，课堂学习目的在于使学生通过实习及作业练习，巩固课堂所学的理 论知识，学会肉眼鉴定造岩矿物及岩石的基本方法和一般地质图及常用工程地质 图件、资料的编制方法，初步掌握阅读、分析这些图件资料，以便用于生产设计 之中。在此，必须指出的是，对于上述图件资料的阅读与分析尤为重要，其重点 在于掌握制图原理，从而能熟练地识别图件资料中各部分的地质构造要素和工程 地质条件。 因此，要求学生必须根据每次实验实习目的和作业要求，按照循序渐进的理 论联系实际的学习方法，学好最基本的工程地质知识。 本书是在大连理工大学土木工程系岩土工程及工程地质教研室多年使用工 程地质实习及作业的基础上修订而成的，在此对曾参与本书编写的康渔源、金春 山两位老师及其他各位参与工程地质学教学的老师表示衷心感谢。 编者：年廷凯 2011年11月20日 -2

- 2 - 前 言 工程地质实验实习内容，包括矿物、岩石、地质构造及野外地质测绘和专门 工程地质知识。 本课程的实验实习内容和作业练习是工程地质课程教学的基本环节之一。除 野外实习外，课堂学习目的在于使学生通过实习及作业练习，巩固课堂所学的理 论知识，学会肉眼鉴定造岩矿物及岩石的基本方法和一般地质图及常用工程地质 图件、资料的编制方法，初步掌握阅读、分析这些图件资料，以便用于生产设计 之中。在此，必须指出的是，对于上述图件资料的阅读与分析尤为重要，其重点 在于掌握制图原理，从而能熟练地识别图件资料中各部分的地质构造要素和工程 地质条件。 因此，要求学生必须根据每次实验实习目的和作业要求，按照循序渐进的理 论联系实际的学习方法，学好最基本的工程地质知识。 本书是在大连理工大学土木工程系岩土工程及工程地质教研室多年使用工 程地质实习及作业的基础上修订而成的，在此对曾参与本书编写的康渔源、金春 山两位老师及其他各位参与工程地质学教学的老师表示衷心感谢。 编者：年廷凯 2011 年 11 月 20 日

一、主要造岩矿物的认识 (一)实习的目的与要求 岩石是矿物天然集合体，认识造岩可矿物的目的在于认识作为工程建筑物地基中常见的各 种岩石，并为分析这些岩石的工程性质打下基础，本次实习要求如下： 1、通过对造岩矿物标本的观察，认识可矿物的主要物理与化学特性。 2、学会肉眼鉴定主要造岩矿物的方法。 3、按下表要求写好造岩矿物鉴定报告。 (二)作业及思考题 1、肉眼鉴定造岩矿物时，主要依据矿物的哪些物理、化学性质？ 2、对比下列各组造岩矿物，指出它们间的异同点和鉴定特征。 (1)正长石一斜长石一石英： (2)角闪石一辉石一黑云母： (3)方解石一白云石一石青。 -3

- 3 - 一、主要造岩矿物的认识 （一）实习的目的与要求 岩石是矿物天然集合体，认识造岩矿物的目的在于认识作为工程建筑物地基中常见的各 种岩石，并为分析这些岩石的工程性质打下基础，本次实习要求如下： 1、通过对造岩矿物标本的观察，认识矿物的主要物理与化学特性。 2、学会肉眼鉴定主要造岩矿物的方法。 3、按下表要求写好造岩矿物鉴定报告。 （二）作业及思考题 1、肉眼鉴定造岩矿物时，主要依据矿物的哪些物理、化学性质？ 2、对比下列各组造岩矿物，指出它们间的异同点和鉴定特征。 （1）正长石—斜长石—石英； （2）角闪石—辉石—黑云母； （3）方解石—白云石—石膏

造岩矿物鉴定报告 标本号 主要物理、化学特征描述 鉴定特征矿物名称 班级： 学号： 姓名

- 4 - 造岩矿物鉴定报告 标本号 主要物理、化学特征描述 鉴定特征 矿物名称 班级： 学号： 姓名：

二、主要火成岩（岩浆岩）的认识 (一)实习的目的与要求 1、通过对火成岩标本的观察，熟悉其结构、构造特征： 2、应用肉眼鉴定造岩矿物的方法，分析火成岩的主要矿物成分： 3、学会火成岩的简易分类和肉眼鉴定方法： 4、按下表要求写好火成岩鉴定报告。 (二)作业及思考题 1、深成岩、浅成岩、喷出岩的结构、构造特征有何不同？为什么不同？ 2、酸性、中性、基性的火成岩矿物成分有何不同？ 3、简述下列岩石间的异同点 (1)花岗岩与辉长岩： (2)闪长岩与安山岩： (3)玄武岩与流纹岩： (4)正长斑岩与玢岩。 -5

- 5 - 二、主要火成岩（岩浆岩）的认识 （一）实习的目的与要求 1、通过对火成岩标本的观察，熟悉其结构、构造特征； 2、应用肉眼鉴定造岩矿物的方法，分析火成岩的主要矿物成分； 3、学会火成岩的简易分类和肉眼鉴定方法； 4、按下表要求写好火成岩鉴定报告。 （二）作业及思考题 1、深成岩、浅成岩、喷出岩的结构、构造特征有何不同？为什么不同？ 2、酸性、中性、基性的火成岩矿物成分有何不同？ 3、简述下列岩石间的异同点： （1）花岗岩与辉长岩； （2）闪长岩与安山岩； （3）玄武岩与流纹岩； （4）正长斑岩与玢岩

火成岩（岩浆岩）鉴定报告 标 主要特征描述 岩石 颜色 矿物成分结构 构造 名称 班级： 学号： 姓名： .6

- 6 - 火成岩（岩浆岩）鉴定报告 标 本 号 主 要 特 征 描 述 岩石 颜色 矿物成分 结构 构造 名称 班级： 学号： 姓名：

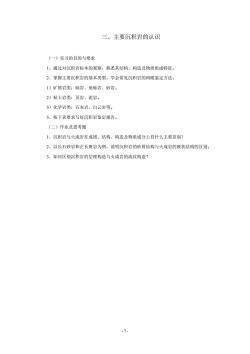

三、主要沉积岩的认识 (一)实习的目的与要求 1、通过对沉积岩标本的观察，熟悉其结构、构造及物质组成特征 2、掌握主要沉积岩的基本类型，学会常见沉积岩的肉眼鉴定方法。 1)矿屑岩类：酥岩、角砾岩、砂岩。 2)粘土岩类：页岩、泥岩。 3)化学岩类：石灰岩、白云岩等。 3、按下表要求写好沉积岩鉴定报告。 (二)作业及思考题 1、沉积岩与火成岩在成团、结构、构造及物质成分上有什么主要差别？ 2、以长石砂岩和正长斑岩为例，说明沉积岩的砂屑结构与火成岩的斑状结构的区别。 3、如何区别沉积岩的层理构造与火成岩的流纹构造？ -7-

- 7 - 三、主要沉积岩的认识 （一）实习的目的与要求 1、通过对沉积岩标本的观察，熟悉其结构、构造及物质组成特征。 2、掌握主要沉积岩的基本类型，学会常见沉积岩的肉眼鉴定方法。 1）矿屑岩类：砾岩、角砾岩、砂岩。 2）粘土岩类：页岩、泥岩。 3）化学岩类：石灰岩、白云岩等。 3、按下表要求写好沉积岩鉴定报告。 （二）作业及思考题 1、沉积岩与火成岩在成团、结构、构造及物质成分上有什么主要差别？ 2、以长石砂岩和正长斑岩为例，说明沉积岩的砂屑结构与火成岩的斑状结构的区别。 3、如何区别沉积岩的层理构造与火成岩的流纹构造？

沉积岩鉴定报告 标 主要特征描述 岩石 其它特征 号 结构、构造 物质组成 名称 (颜色、盐酸反应等) 班级：」 学号： 姓名： -8

- 8 - 沉积岩鉴定报告 标 本 号 主 要 特 征 描 述 岩石 结构、构造 物质组成 名称 其它特征 （颜色、盐酸反应等） 班级： 学号： 姓名：

四、主要变质岩的认识 (一)实习的目的与要求 1、通过对变质岩标本的观察，熟悉变质岩的构造和矿物组成特征， 2、掌握下列主要变质岩的肉眼鉴定方法： 片麻岩、片岩、千枚岩、板岩： 石英岩、大理岩： 3、按下表要求写好变质岩鉴定报告。 (二)作业及思考题 1、如何区别变质岩的片埋构造与沉积岩的层理构造？ 2、变质岩的块状构造与火成岩的块状构造有何不同？ 3、下列岩石之间有何区别？ 1)片麻岩与花岗岩： 2)片岩与页岩 3)石英岩与石英砂岩： 4)石英岩与大理岩。 -9

- 9 - 四、主要变质岩的认识 （一）实习的目的与要求 1、通过对变质岩标本的观察，熟悉变质岩的构造和矿物组成特征。 2、掌握下列主要变质岩的肉眼鉴定方法： 片麻岩、片岩、千枚岩、板岩； 石英岩、大理岩； 3、按下表要求写好变质岩鉴定报告。 （二）作业及思考题 1、如何区别变质岩的片埋构造与沉积岩的层理构造？ 2、变质岩的块状构造与火成岩的块状构造有何不同？ 3、下列岩石之间有何区别？ 1）片麻岩与花岗岩； 2）片岩与页岩； 3）石英岩与石英砂岩； 4）石英岩与大理岩

变质岩鉴定报告 标 主要特征描述 岩石 其它特征 号 构造 矿物成分 名称 (颜色，盐酸反应等) 班级： 学号： 姓名： -10-

- 10 - 变质岩鉴定报告 标 本 号 主 要 特 征 描 述 岩石 构 造 矿物成分 名称 其它特征 （颜色，盐酸反应等） 班级： 学号： 姓名：
