西藏农牧学院：《施工技术管理（土木工程施工）》课程教学资源（课件讲稿，打印版）第二章 桩基础工程

第二章桩基础工程 土木工程施工

主要内容 2.1概述 2.2桩基础的施工 3

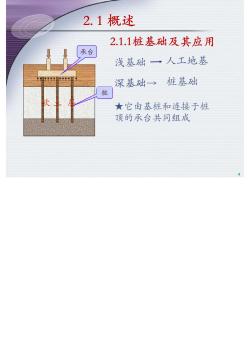

2.1概述 2.1.1桩基础及其应用 承台 浅基础·人工地基 个↑↑↑日 深基础→桩基础 桩 ★它由基桩和连接于桩 顶的承台共同组成 4

2.1.2桩和桩基础的分类及构造 1、按承载性状 2、按施工方法 3、按承台位置 back

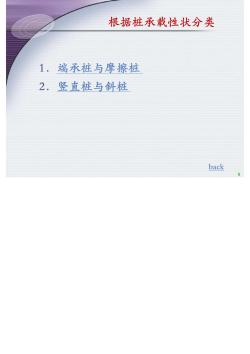

根据桩承载性状分类 1.端承桩与摩擦桩 2.竖直桩与斜桩 back

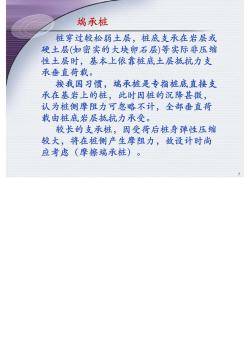

端承桩 桩穿过较松弱土层，桩底支承在岩层或 硬土层（如密实的大块卵石层）等实际非压缩 性土层时，基本上依靠桩底土层抵抗力支 承垂直荷载。 按我国习惯，端承桩是专指桩底直接支 承在基岩上的桩，此时因桩的沉降甚微， 认为桩侧摩阻力可忽略不计，全部垂直荷 载由桩底岩层抵抗力承受。 较长的支承桩，因受荷后桩身弹性压缩 较大，将在桩侧产生摩阻力，故设计时尚 应考虑（摩擦端承桩)

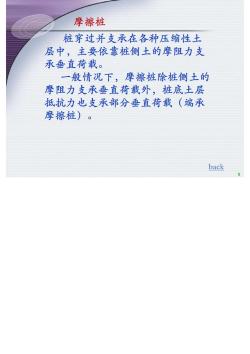

摩擦桩 桩穿过并支承在各种压缩性土 层中，主要依靠桩侧土的摩阻力支 承垂直荷载。 一般情况下，摩擦桩除桩侧土的 摩阻力支承垂直荷载外，桩底土层 抵抗力也支承部分垂直荷载（端承 摩擦桩)。 back

b) c) a) P77777777- 77 竖直桩和斜桩 a)竖直桩b)单向斜桩c)多向斜桩 back 9

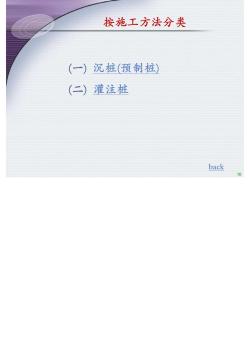

按施工方法分类 (一）沉桩（预制桩） (二)灌注桩 back 10

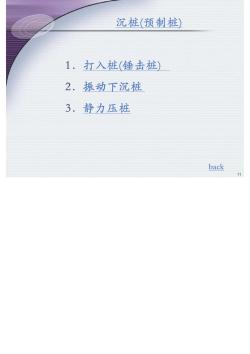

沉桩（预制桩） 1.打入桩（锤击桩 2.振动下沉桩 3.静力压桩 back 11
