西藏农牧学院：《施工技术管理（土木工程施工）》课程教学资源（课件讲稿，打印版）第六章 脚手架工程

6 脚手架工程 第六章脚手架工程 土木工程施工

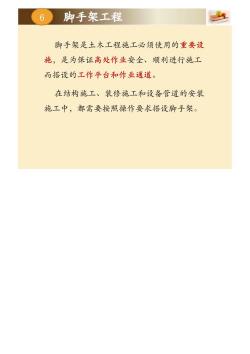

6 脚手架工程 脚手架是土木工程施工必须使用的重要设 施，是为保证高处作业安全、顺利进行施工 而搭设的工作平台和作业通道。 在结构施工、装修施工和设备管道的安装 施工中，都需要按照操作要求搭设脚手架

6 脚手架工程 ★主要内容： 6.1概述 6.2扣件式钢管脚手架 END

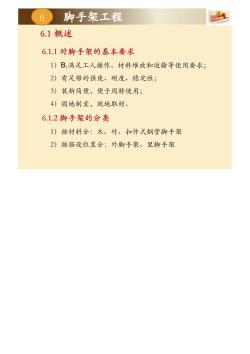

6 脚手架工程 6.1概述 6.1.1对脚手架的基本要求 1)B,满足工人操作、材料堆放和运输等使用要求； 2)有足够的强度、刚度、稳定性； 3)装拆简便，便于周转使用； 4)因地制宜，就地取材。 6.1.2脚手架的分类 1)按材料分：木、竹、扣件式钢管脚手架 2)按搭设位置分：外脚手架、里脚手架

6 脚手架工程

6 脚手架工程

6 脚手架工程 XCAR 可UW XERR.CD网CN

6 脚手架工程 6.2扣件式钢管脚手架 6.2.1基本组成 6.2.2基本构造 6.2.3搭设要求 Back

6 脚手架工程 6.2.1基本组成 栏杆 作业层 剪刀撑 附墙 拉结 小横杆 大横杆 立杆 258.1109. ++1.402.00 L10.91.50m 0061-0021 12.00-15.00m- 0.35-0.50 1200-1500 个中 Back

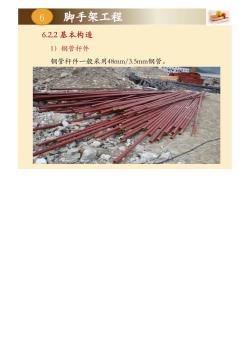

6 脚手架工程 6.2.2基本构造 1)钢管杆件 钢管杆件一般采用48mm/3.5mm钢管
