的控技术与应今 第五章数控编程基础

第五章数控机床加工程序编制基础 第一节数控程序编制的概念 → 第二节数控加工中的坐标系 第三节编程中的数值计算 → 第四节数控加工中的工艺处理 → 第五节数控机床工具系统 主页 目录 上一页 下一页 后退 退出

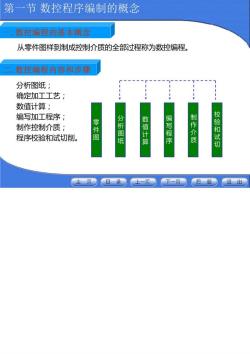

第一节数控程序编制的概念 一，数控编程的基本概念 从零件图样到制成控制介质的全部过程称为数控编程。 数控编程内容和步骤 分析图纸； 确定加工工艺： 数值计算； 编写加工程序； 制作控制介质； 程序校验和试切削。 零件图 分析图纸 数值计 编写程序 制作介质 校验和试切 主页 目录 上一页 下一页 后退 退出

第一节数控程序编制的概念 三，数控加工程序的结构 程序号（由字母O或P或符 号%开头，外加1~8位整数 02000 组成，与零件子程序对应) N01G91G17* N02G00G42D01X85.Y-25 程序（指定加工过程的有关 N03Z-15.S400M03M08* 动作) 。e。e。 Nn M02* 程序结束标志（表示程序结 束，可用M02或M30,子 程序以M99结束) 主页●日录上-页●下-页●后退●退出

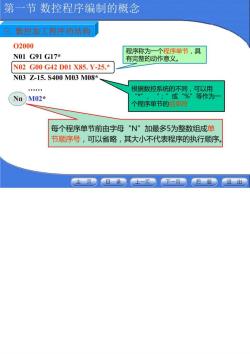

第一节数控程序编制的概念 三，数控加工程序的结构 02000 程序称为一个程序单节，具 N01G91G17* 有完整的动作意义。 N02G00G42D01X85.Y-25.* N03Z-15.S400M03M08￥ 0 根据数控系统的不同：可以理 Nn M02* “或“%”等作为 个程序单节的结束符 每个程序单节前由字母“N”加最多5为整数组成单 节顺序号，可以省略，其大小不代表程序的执行顺序 主页●日录上一页●下一页后退 退出

第一节数控程序编制的概念 >零件加工程序由程序号和若王个程序单节组成。 ,一个程序号对应一个零件的加工程序或一个子程序。 >每个程序单节由程序单节序号和若干个指令字组成，每个指令字 由字母、符号、数字组成。 >程序段的长短、字数和字长都是可变的，字的排列顺序没有严格要 求， 不需要的字及与上一程序段相同的续效字可以不写。 >程序单节的一般格式为， 白能字打白欧给功白轴功能分异功指助功能 父加工程序可分为主程序和子程序！ 主页日录。上一页●下-页●后退●退出

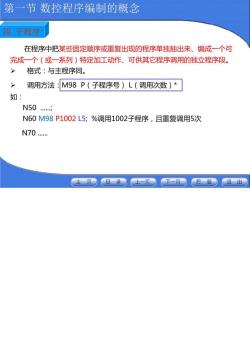

第一节数控程序编制的概念 四。子程序 在程序中把某些固定顺序或重复出现的程序单独抽出来、编成一个可 完成一个（或一系列）特定加工动作、可供其它程序调用的独立程序段。 格式：与主程序同。 调用方法：M98P(子程序号)L(调用次数)* 如： N50…i N60M98P1002L5;%调用1002子程序，且重复调用5次 N70 主页●日录●上一页●下-页●后退退出

第一节数控程序编制的概念 五.功能指令 >程序段中的指令字可分为尺寸字和功能字（功能指令）。 》功能指令 可分为：准备功能G指令、辅助功能M指令，以及进给功能指令、 主轴功能S指令、刀具功能T指令。 5.1准备功能G指令 准备功能G指令是使机床或数控系统建立起某种加工方式的指令。 主页日录。上一页●下-页●后退●退出

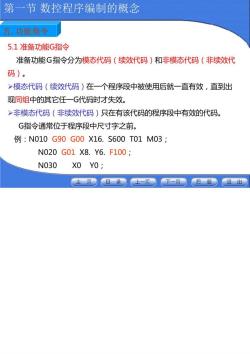

第一节数控程序编制的概念 五，功能指令 5.1准备功能G指令 准备功能G指令分为模态代码（续效代码）和非模态代码（非续效代 码)。 >模态代码（续效代码）在一个程序段中被使用后就一直有效，直到出 现同组中的其它任一G代码时才失效。 >非模态代码（非续效代码）只在有该代码的程序段中有效的代码。 G指令通常位于程序段中尺寸字之前。 例：N010G90G00X16.S600T01M03; N020G01X8.Y6.F100; N030X0Y0: 主页。日录上一页●下-页●后退 退出

第一节数控程序编制的概念 五，功能指令 5.2辅助功能M指令 （1)程序停止指令(M00) （2)选择停止指令(M01) （3)程序结束指令(M02、M30) (4)与主轴有关的指令(M03、M04、M05) (5)换刀指令(M06) （6)切削液启停指令(M07、M08、M09) （7)运动部件夹紧与松开指令（M10、M11) 主页日录。上一页●下-页●后退●退出
