上海交通大学：《物理实验》精品课程教学资源（研究学习）水平一维运动实验项目

水平一维运动实验项目 一。 实验室仪器设备、注意事项、实验内容 1实验室仪器设备 数据处理系统 改变力和质量的配件

一．实验室仪器设备、注意事项、实验内容 1 实验室仪器设备 数据处理系统 改变力和质量的配件 水平一维运动实验项目

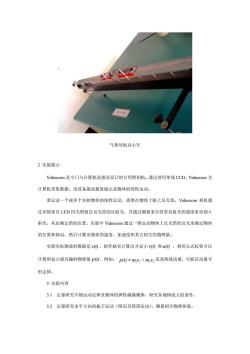

气垫导轨及小车 2实验提示 Videocom是专门与计算机连接而设计的专用照相机。通过使用单线CCD,Videocom为 计算机采集数据。该设备能高精度地记录物体的线性运动。 要记录一个或多个实验物体的线性运动，需要在物体上贴上反光箔。Videocom相机通 过识别来自LED闪光照射在反光箔的反射光，并通过测量来自背景反射光的强度来识别入 射光，从而确定箔的位置。实验中Videocom通过一维运动物体上反光箔的反光来确定物体 的位置和移动，然后计算出物体的速度、加速度和其它相关的物理量。 实验实际测量的数据是s),软件缺省计算出并显示v)和a),利用公式标签可以 计算和显示感兴趣的物理量p),例如：p)=m,y,+my,是系统线动量，可验证动量守 恒定律。 3实验内容 3.1定量研究牛顿运动定律及物体的弹性碰撞规律，研究各规律成立的条件。 3.2定量研究水平方向的振子运动（阻尼及简谐运动），测量相关物理参量

气垫导轨及小车 2 实验提示 Videocom 是专门与计算机连接而设计的专用照相机。通过使用单线 CCD，Videocom 为 计算机采集数据。该设备能高精度地记录物体的线性运动。 要记录一个或多个实验物体的线性运动，需要在物体上贴上反光箔。Videocom 相机通 过识别来自 LED 闪光照射在反光箔的反射光，并通过测量来自背景反射光的强度来识别入 射光，从而确定箔的位置。实验中 Videocom 通过一维运动物体上反光箔的反光来确定物体 的位置和移动，然后计算出物体的速度、加速度和其它相关的物理量。 实验实际测量的数据是 s(t) ，软件缺省计算出并显示v(t) 和a(t) ，利用公式标签可以 计算和显示感兴趣的物理量 p(t)，例如： 11 22 p(t)= m v +m v 是系统线动量，可验证动量守 恒定律。 3 实验内容 3.1 定量研究牛顿运动定律及物体的弹性碰撞规律，研究各规律成立的条件。 3.2 定量研究水平方向的振子运动（阻尼及简谐运动），测量相关物理参量

注：相关内容及背景知识参看预习系统！ vidio.com软件 1.打开电脑，双击桌面上的vidio.com软件，依次关闭弹出的如下提示对话框等 直接进入如下界面 SAMSUN后 关闭界面中央的对话框

注：相关内容及背景知识参看预习系统！ vidio.com 软件 1． 打开电脑，双击桌面上的 vidio.com 软件，依次关闭弹出的如下提示对话框等 直接进入如下界面 关闭界面中央的对话框

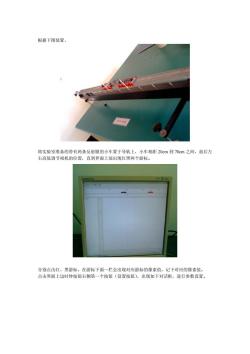

根据下图装置， 将实验室准备的带有两条反射膜的小车置于导轨上，小车相距20cm到70cm之间，前后左 右高低调节相机的位置，直到界面上部出现红黑两个游标。 分别点击红、黑游标，在游标下面一栏会出现对应游标的像素值，记下对应的像素值。 点击界面上边时钟按钮右侧第一个按钮（设置按钮），出现如下对话框，进行参数设置

根据下图装置， 将实验室准备的带有两条反射膜的小车置于导轨上，小车相距 20cm 到 70cm 之间，前后左 右高低调节相机的位置，直到界面上部出现红黑两个游标。 分别点击红、黑游标，在游标下面一栏会出现对应游标的像素值，记下对应的像素值。 点击界面上边时钟按钮右侧第一个按钮（设置按钮），出现如下对话框，进行参数设置

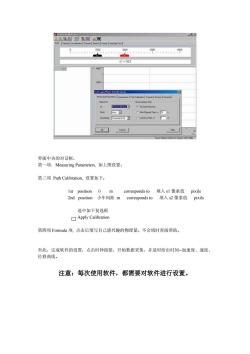

es山 ☒ b客凸⊙■6 Pah Velocay Acceetafon Fara Newton ForeI irenany Teat 9, 61=982 400 Settings/fatk Celikreticn Meammert Stop 2可 Wa Stat/Sioo Key 问所 G习 C Aher Elaped Tmet-D重， Stnd寸J习 CAlErdd Paht· 0 Heb L/s yLEYB0LD:1997-2000 界面中央的对话框， 第一项.Measuring Parameters,如上图设置： 第三项Path Calibration,设置如下： Ist position 0 m corresponds to填入sl像素值pixils 2 nd position小车间距m corresponds to填入s2像素值pixils 选中如下复选框 ▣Apply Calibration 第四项Formula项，点击后填写自己感兴趣的物理量。不会填时查阅帮助。 至此，完成软件的设置，点击时钟按钮，开始数据采集，并适时给出时间-加速度、速度、 位移曲线。 注意：每次使用软件，都需要对软件进行设置

界面中央的对话框， 第一项．Measuring Parameters, 如上图设置； 第三项 Path Calibration, 设置如下： 1st position 0 m corresponds to 填入 s1 像素值 pixils 2nd position 小车间距 m corresponds to 填入 s2 像素值 pixils 选中如下复选框 Apply Calibration 第四项 Formula 项, 点击后填写自己感兴趣的物理量。不会填时查阅帮助。 至此，完成软件的设置，点击时钟按钮，开始数据采集，并适时给出时间--加速度、速度、 位移曲线。 注意：每次使用软件，都需要对软件进行设置
