国家开放大学：2011—2012学年第一学期“开放专科”道路桥梁工程施工与管理专业建筑制图基础期末试题（1月）

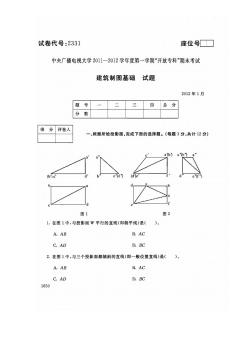

试卷代号：2331 座位☐ 中央广播电视大学2011一2012学年度第一学期“开放专科”期末考试 建筑制图基础 试题 2012年1月 题 号 二 三 四 总 分 分数 得分 评卷人 一、根据所给投影图，完成下面的选择题。（每题3分，共计12分】 ab)c"(b") (b')c" c(d 1e e《f." 图1 图2 1.在图1中，与投影面W平行的直线（即侧平线）是(）。 A.AB B.AC C.AD D.BC 2.在图1中，与三个投影面都倾斜的直线（即一般位置直线）是()。 A.AB B.AC C.AD D.BC 1650

3.在图2中，与投影面W垂直的平面（即侧垂面）是( A.△ABC B.ACDE C.△ACE D.△AEF 4.在图2中，与三个投影面都倾斜的平面（即一般位置平面）是()。 A.△ABC B.△CDE C.△ACE D.△AEF 得 分 评卷人 二、补全投影图中所缺图线。（每题6分，共计18分）】 5.补全W投影图中所缺图线。 6.补全W投影图中所缺图线。 1651

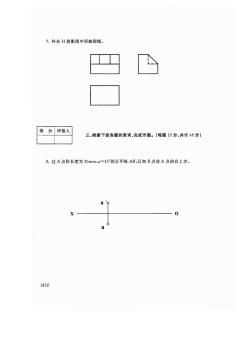

7.补全H投影图中所缺图线。 得分评卷人 三、根据下面各题的要求，完成作图。（每题12分，共计48分】 8.过A点作长度为30mm,a=45°的正平线AB,已知B点在A点的右上方。 X 0 a 1652

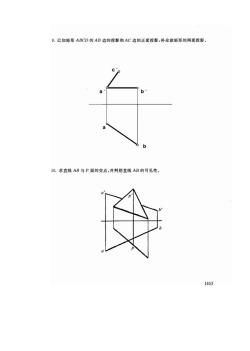

9.已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。 a b ⊙ b 10.求直线AB与P面的交点，并判别直线AB的可见性。 1653

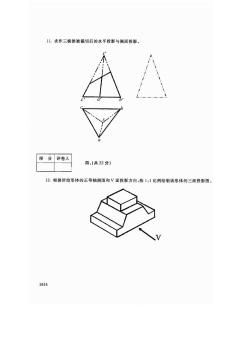

11.求作三棱锥被截切后的水平投影与侧面投影。 a 得分 评卷人 四、（共22分） 12.根据所给形体的正等轴测图和V面投影方向，按1：1比例绘制该形体的三面投影图。 1654

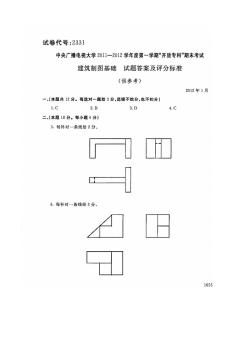

试卷代号：2331 中央广播电视大学2011一2012学年度第一学期“开放专科”期末考试 建筑制图基础 试题答案及评分标准 (供参考) 2012年1月 一、（本题共12分。每选对一题给3分，选错不给分，也不扣分）】 1.C 2.B 3.D 4.C 二、（本题18分。每小题6分） 5.每补对一条线给2分。 6.每补对一条线给3分。 日 1655

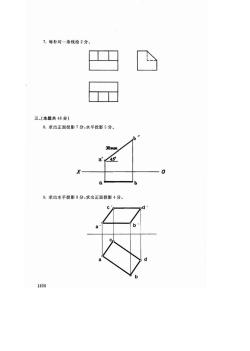

7.每补对一条线给2分。 三、（本题共48分） 8.求出正面投影7分，水平投影5分。 30xun a'45 X O a 9.求出水平投影8分，求出正面投影4分。 C d 8 b a 6 1656

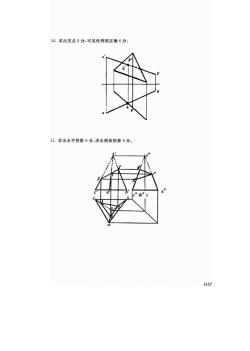

10.求出交点6分，可见性判别正确6分。 11.求出水平投影6分，求出侧面投影6分。 a b a" a 1657

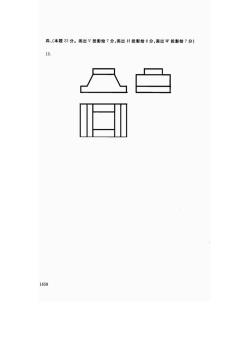

四、（本题22分。画出V投影给7分，画出H投影给8分，画出W投影给7分） 12. 1658
