国家开放大学：2013—2014学年第一学期“开放专科”道路桥梁工程施工与管理专业建筑制图基础期末试题（开卷）

试卷代号：2331 座位号 中央广播电视大学2013一2014学年度第一学期“开放专科”期末考试（开卷） 建筑制图基础 试题 2014年1月 题号 二 三 四 五 总分 分 数 得 分 评卷人 一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填 入括号里，每小题2分，共20分】 1.图纸的幅面的简称是() A.图幅 B.图框 C.标题栏 D.会签栏 2.幅面代号为A2的图纸长、短边尺寸分别是() A.1189mm、841mm B.841mm、594mm C.594mm、420mm D.297mm、210mm 3.图样及说明中的汉字宜采用( A.长仿宋体 B.黑体 C.隶书 D.楷体 4.标注圆弧的孤长时，表示尺寸线应以( A.箭头 B.该圆弧同心的圆弧线 C.标注圆孤的弦长 D.平行于圆弧的直线 5.在制图中，把光源称为() A.投影中心 B.投影线 C.投影面 D.投影法 1274

试卷代号 :2331 座位号rn 中央广播电视大学 2013 2014 学年度第一学期"开放专科"期末考试(开卷) 建筑制图基础试题 2014 E 一、单项选择题(每小题仅有 个正确答案，请将正确答案的序号填 入括号里，每小题 分，共 20 分} 1.图纸的幅面的简称是( ) A. 图幅 B. 图框 c. 标题栏 D. 会签栏 2. 幅面代号为 A2 的图纸长、短边尺寸分别是( ) A. 1l 89mm 841mm C.594mm 420mm B.841mm 594mm D.297mm 210mm 3. 图样及说明中的汉字宜采用( ) A. 长仿宋体 B. 黑体 C. 隶书 D. 楷体 4. 标注困弧的弧长时，表示尺寸线应以( ) A. 箭头 B. 该圆弧同心的困弧线 C. 标注圆弧的弦长 D. 平行于圆弧的直线 5. 在制图中，把光源称为( ) A. 投影中心 B. 投影线 C. 投影面 D. 投影法 1274

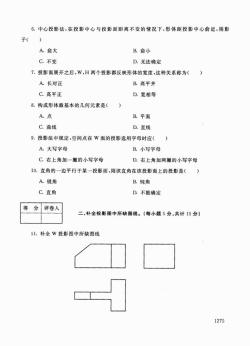

6.中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心俞近，则影 子() A.俞大 B.俞小 C.不变 D.无法确定 7.投影面展开之后，W,H两个投影都反映形体的宽度，这种关系称为() A.长对正 B.高平齐 C.高平正 D.宽相等 8.构成形体最基本的几何元素是() A.点 B.平面 C.曲线 D.直线 9.投影法中规定，空间点在W面的投影选用字母时应( A.大写字母 B.小写字母 C.右上角加一撇的小写字母 D.右上角加两撇的小写字母 10.直角的一边平行于某一投影面，则该直角在该投影面上的投影是() A.锐角 B.钝角 C.直角 D.不能确定 得分 评卷人 二、补全投影图中所缺图线。（每小题5分，共计15分） 11.补全W投影图中所缺图线 1275

6. 中心技影法，在投影中心与技影面距离不变的情况下，形体距投影中心俞近，则影 子( ) A. 俞大 B.俞小 C. 不变 D. 无法确定 7. 投影面展开之后， 两个技影都反映形体的宽度，这种关系称为( ) A. 长对正 B. 高平齐 C. 高平正 D. 宽相等 8. 构成形体最基本的几何元素是( ) A. B. 平面 c.曲线 D. 直线 9. 投影法中规定，空间点在 面的投影选用字母时应( ) A. 大写字母 B. 小写字母 C. 右上角加一撇的小写字母 D. 右上角加两撒的小写字母 10. 直角的一边平行于某一投影面，则该直角在该投影面上的投影是( ) A. 锐角 C. 直角 B. 钝角 D. 不能确定 二、补金投影圈中所缺固缘。{每小题 分，共计 15 分) 1.补全 投影图中所缺图线 f L! 1275

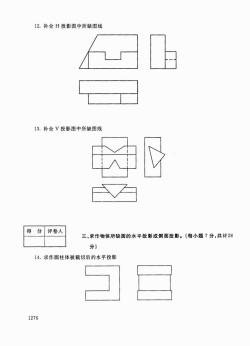

12.补全H投影图中所缺图线 13.补全V投影图中所缺图线 配 得 分 评卷人 三、求作物体所缺面的水平投影或侧面投影。（每小题7分，共计28 分】 14,求作圆柱体被截切后的水平投影 1276

12. 补全 投影图中所缺图线 13. 补全 投影图中所缺图线 民反「 三、求作物体所缺面的水平投影或侧面投影。(每小题 分，共计 28 分) 14. 求作圆柱体被截切后的水平投影 1276

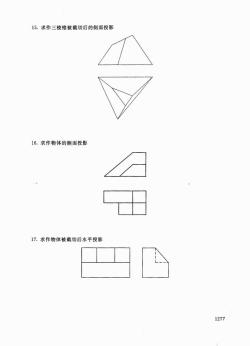

15.求作三棱锥被截切后的侧面投影 16.求作物体的侧面投影 17.求作物体被截切后水平投影 1277

15. 求作三棱锥被截切后的侧面技影 16. 求作物体的侧面投影 17. 求作物体被截切后水平投影 户丁 1277

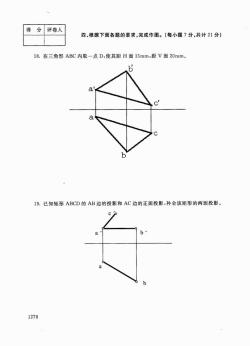

得分 评卷人 四、根据下面各题的要求，完成作图。（每小题7分，共计21分）】 18.在三角形ABC内取一点D,使其距H面15mm,距V面20mm。 a a 19.已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。 b a b 1278

四、根据下面各题的要求，完成作圈。(每小题 分，共计 21 分} 18. 在三角形 ABC 内取一点 ，使其距 15mm ，距 20mm a C a' C b 19. 已知矩形 ABCD AB 边的投影和 AC 边的正面投影，补全该矩形的两面投影。 a .. ,, 'b b 1278

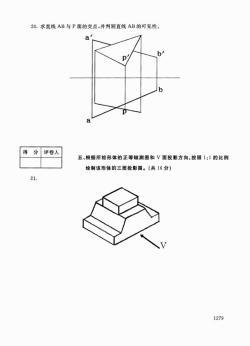

20.求直线AB与P面的交点，并判别直线AB的可见性。 b' b a 得分 评卷人 五、根据所给形体的正等轴测图和V面投影方向，按照1：1的比例 绘制该形体的三面投影图。（共16分） 21. 1279

20. 求直线 AB 面的交点，并判别直线 AB 的可见性。 |得分|评卷人| |I I 21. b a 五、根据所给形体的正等轴测固和 面投影方向，按照 1:1 的比例 绘制该形体的三面投影圈。{共 16 分} 1279

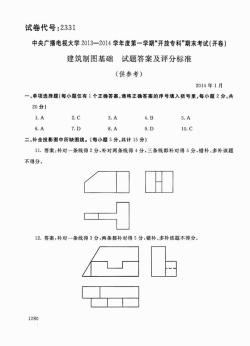

试卷代号：2331 中央广播电视大学2013一2014学年度第一学期“开放专科”期末考试（开卷） 建筑制图基础 试题答案及评分标准 (供参考) 2014年1月 一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共 20分】 1.A 2.C 3.A 4.B 5.A 6.A 7.D 8.A 9.D 10.C 二、补全投影图中所缺图线。（每小题5分，共计15分】 11.答案：补对一条线得2分，补对两条线得4分，三条线都补对得5分，错补、多补该题 不得分。 12.答案：补对一条线得3分，两条都补对得5分，错补、多补该题不得分。 1280

试卷代号 :2331 中央广播电视大学 2013-2014 学年度第一学期"开放专科"期末考试(开卷) 建筑制图基础 试题答案及评分标准 (供参考) 2014 一、单项选择题{每小题仅有 个正确答案，请将正确答案的序号填入括号里，每小题 分，共 20 分} 1. A 6. A 2. C 7. D 3. A 8. A 4. B 9. D 二、补全投影图中所缺图钱。(每小题 分，共计 15 分) 5.A 10. C 1.答案:补对一条线得 分，补对两条线得 分，三条线都补对得 分，错补、多补该题 不得分。 什| 12. 答案:补对一条线得 分，两条都补对得 分，错补、多补该题不得分。 1280

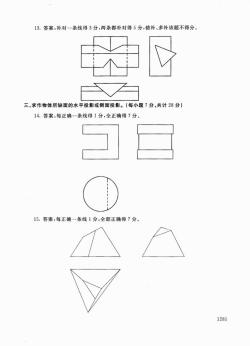

13.答案：补对一条线得3分，两条都补对得5分，错补、多补该题不得分。 三、求作物体所缺面的水平投影或侧面投影。（每小题7分，共计28分） 14.答案：每正确一条线得1分，全正确得7分。 15.答案：每正确一条线1分，全部正确得7分。 1281

13. 答案:补对一条线得 分，两条都补对得 分，错补、多补该题不得分。 F~ 三、求作物体所缺面的水平投影或侧面投影。(每小题 分，共计 28 分) 14. 答案:每正确一条线得 分，全正确得 分。 15. 答案:每正确一条线 分，全部正确得 分。 1281

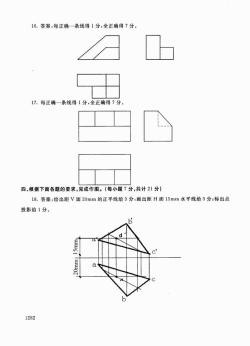

16.答案：每正确一条线得1分，全正确得7分。 17.每正确一条线得1分，全正确得7分。 四、根据下面各题的要求，完成作图。（每小题7分，共计21分） 18.答案：绘出距V面20mm的正平线给3分，画出距H面15mm水平线给3分：标出点 投影给1分。 d a 1282

门丁 16. 答案:每正确一条线得 分，全正确得 分。 17. 每正确一条线得 分，全正确得 分。 u 四、根据下面各题的要求，完成作圈。(每小题 分，共计 21 分) 18. 答案:绘出距 20mm 的正平线给 分，画出距 15mm 水平线给 分;标出点 c.' EEON 投影给 分。 b 1282

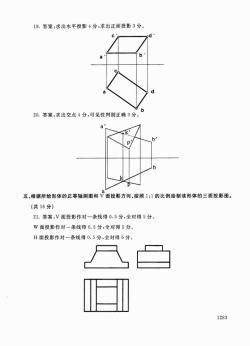

19.答案：求出水平投影4分，求出正面投影3分 d a 6 d 6 20.答案：求出交点4分，可见性判别正确3分。 6 D b 五、根据所给形体的正等轴测图和V面投影方向，按照1：1的比例绘制该形体的三面投影图。 (共16分) 21.答案：V面投影作对一条线得0.5分，全对得5分。 W面投影作对一条线得0.5分，全对得5分。 H面投影作对一条线得0.5分，全对得6分， 1283

19. 答案:求出水平投影 分，求出正面投影 分。 a' a b 20. 答案:求出交点 分，可见性判别正确 分。 a d' d b' b 五、根据所给形体的正等轴测固和 面投影方向，按照 1:1 的比例绘制该形体的三面投影圈。 (共 16 分} 1.答案 :V 面投影作对一条线得 O. 分，全对得 分。 面投影作对一条线得 0.5 分，全对得 分。 面投影作对一条线得 0.5 分，全对得 分。 「---， || 1283
