填空题 1、P型半导体中多数载流子是 2、晶体管的三个工作区域分别是饱和区、放大区和 3、差模信号具有大小相同，极性 的特点。 4、根据滤波器的阶数进行分类，可以将其分为一阶滤波器、二阶滤波器和 滤 波器。 5、在电压比较器电路中，集成运放工作在 区。 6、交越失真的实质是 失真。 7、直流稳压电源主要由变压器、 电路、滤波电路和稳压电路组成。 8、负反馈放大电路是以降低电路的 来提高电路的其它性能指标。 9、当集成运放工作在线性区时，通常把i=1.=0称为，把u,=”称为。 10、根据滤波电路采用的元器件不同可以分为无源滤波电路和有源滤波电路，其中具 有电路简单的滤波电路是 11、在文氏电桥式正弦波发生器电路中，R=10,C=0.01F,其振荡频率为Hz。 12、整流电路的任务是 ;滤波电路的任务是 13、放大器有两种不同性质的失真，分别是 失真和 失真。 14、若希望提高放大电路的输入电阻且稳定输出电流，应选用 反馈。 15、对于放大电路的基本要求，一是不失真，二是 16、已知一个负反馈放大电路的A=105,F=2×103,则Ar= 17、在RC桥式正弦波振荡电路中，当∫o时，F=1/3,则A=」 18、在半导体中存在两种载流子，一种是自由电子，一种是 19、晶体管有两个PN结，分别叫 0 20、集成运放主要由四部分电路组成，分别为偏置电路、输入级、中间级 和 21、在一个引入串联负反馈的放大电路中，已知A=105,F=2×103,R=202,则 Rif 22、负反馈对放大电路性能的影响主要有以下几个方面：提高放大倍数 的 、改变输入电阻和输出电阻、展宽频带、减小非线性失真等。 23、共射极放大电路中，若增加输入的正弦波信号，首先出现输出电压顶部削平

填空题 1、P 型半导体中多数载流子是 。 2、晶体管的三个工作区域分别是饱和区、放大区和 。 3、差模信号具有大小相同，极性 的特点。 4、根据滤波器的阶数进行分类，可以将其分为一阶滤波器、二阶滤波器和 滤 波器。 5、在电压比较器电路中，集成运放工作在 区。 6、交越失真的实质是 失真。 7、直流稳压电源主要由变压器、 电路、滤波电路和稳压电路组成。 8、负反馈放大电路是以降低电路的 来提高电路的其它性能指标。 9、当集成运放工作在线性区时，通常把i i 0     称为 ，把u u    称为 。 10、根据滤波电路采用的元器件不同可以分为无源滤波电路和有源滤波电路，其中具 有电路简单的滤波电路是 。 11、在文氏电桥式正弦波发生器电路中，R=10kΩ，C=0.01μF，其振荡频率为 Hz。 12、整流电路的任务是__________；滤波电路的任务是__________。 13、放大器有两种不同性质的失真，分别是__________失真和__________失真。 14、若希望提高放大电路的输入电阻且稳定输出电流，应选用________反馈。 15、对于放大电路的基本要求，一是不失真，二是 。 16、已知一个负反馈放大电路的 A=10 5，F=2×10 -3，则 Af = 。 17、在 RC 桥式正弦波振荡电路中，当 f=f 0时，F=1/3，则 A= 。 18、在半导体中存在两种载流子，一种是自由电子，一种是 。 19、晶体管有两个 PN 结，分别叫 。 20、集成运放主要由四部分电路组成，分别为偏置电路、输入级、中间级 和 。 21、在一个引入串联负反馈的放大电路中，已知 A=10 5，F=2×10 -3，Ri=20Ω，则 Rif= 。 22、负反馈对放大电路性能的影响主要有以下几个方面：提高放大倍数 的 、改变输入电阻和输出电阻、展宽频带、减小非线性失真等。 23、共射极放大电路中，若增加输入的正弦波信号，首先出现输出电压顶部削平

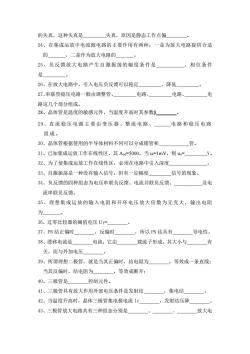

的失真，这种失真是 失真，原因是静态工作点偏 24、在集成运放中电流源电路的主要作用有两种：一是为放大电路提供合适 的 ,二是作为放大电路的 25、负反馈放大电路产生自激振荡的幅度条件是 相位条件 是 26、在放大电路中，引入电压负反馈可以稳定 降低 27、串联型稳压电路一般由调整管、 电路、 电路、 电 路这几个部分组成。 28、晶体管是温度的敏感元件，当温度升高时其参数B 29、直流稳压电源主要由变压器、整流电路、 电路和稳压电路 组成。 30、晶体管根据使用的半导体材料不同可以分成锗管和 管。 31、已知集成运放工作在线性区，其Aod=5000,当u=1mV,则uo= 32、为了使集成运放工作在线性区，必须在电路中引入深度 33、自激振荡是一种没有输入信号，但有一定幅度 信号的现象。 34、负反馈的四种组态为电压串联负反馈、电流并联负反馈、 及电 流串联负反馈。 35、理想集成运放的输入电阻和开环电压放大倍数为无究大，输出电阻 为 36、过零比较器的阈值电压U= 37、PN结正偏时 反偏时 所以PN结具有 导电性。 38、漂移电流是 电流，它由 载流子形成，其大小与 有 关，而与外加电压 39、所谓理想二极管，就是当其正偏时，结电阻为 等效成一条直线： 当其反偏时，结电阻为 等效成断开： 40、三极管是 控制元件。 41、三极管具有放大作用外部电压条件是发射结 集电结 42、当温度升高时，晶体三极管集电极电流Ic 发射结压降 43、三极管放大电路共有三种组态分别是 放大电

的失真，这种失真是 失真，原因是静态工作点偏 。 24、在集成运放中电流源电路的主要作用有两种：一是为放大电路提供合适 的 ，二是作为放大电路的 。 25、负反馈放大电路产生自激振荡的幅度条件是 ，相位条件 是 。 26、在放大电路中，引入电压负反馈可以稳定 、降低 。 27、串联型稳压电路一般由调整管、 电路、 电路、 电 路这几个部分组成。 28、晶体管是温度的敏感元件，当温度升高时其参数β________。 29、直 流稳 压 电源 主 要由 变 压器 、整 流电 路 、 电 路和 稳 压电 路 组 成。 30、晶体管根据使用的半导体材料不同可以分成锗管和 管。 31、已知集成运放工作在线性区，其 Aod=5000，当 ui=1mV，则 uo= V。 32、为了使集成运放工作在线性区，必须在电路中引入深度 。 33、自激振荡是一种没有输入信号，但有一定幅度 信号的现象。 34、负反馈的四种组态为电压串联负反馈、电流并联负反馈、 及电 流串联负反馈。 35、理想集成运放的输入电阻和开环电压放大倍数为无究大，输出电阻 为 。 36、过零比较器的阈值电压 UT= 。 37、PN 结正偏时 ，反偏时 ，所以 PN 结具有 导电性。 38、漂移电流是 电流，它由 载流子形成，其大小与 有 关，而与外加电压 。 39、所谓理想二极管，就是当其正偏时，结电阻为 ，等效成一条直线； 当其反偏时，结电阻为 ，等效成断开； 40、三极管是 控制元件。 41、三极管具有放大作用外部电压条件是发射结 ，集电结 。 42、当温度升高时，晶体三极管集电极电流 Ic ，发射结压降 。 43、三极管放大电路共有三种组态分别是 、 、 放大电

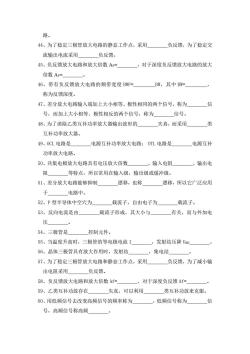

路。 44、为了稳定三极管放大电路的静态工作点，采用 负反馈，为了稳定交 流输出电流采用 负反馈。 45、负反馈放大电路和放大倍数A= 对于深度负反馈放大电路的放大 倍数Ar= 46、带有负反馈放大电路的频带宽度BWF= BW,其中BW= 称为反馈深度。 47、差分放大电路输入端加上大小相等、极性相同的两个信号，称为 信 号，而加上大小相等、极性相反的两个信号，称为 信号。 48、为了消除乙类互补功率放大器输出波形的 失真，而采用 类 互补功率放大器。 49、0CL电路是 电源互补功率放大电路：OTL电路是 电源互补 功率放大电路。 50、共集电极放大电路具有电压放大倍数 输入电阻 输出电 阻 等特点，所以常用在输入级，输出级或缓冲级。 51、差分放大电路能够抑制 漂移，也称 漂移，所以它广泛应用 于 电路中。 52、P型半导体中空穴为 载流子，自由电子为 载流子。 53、反向电流是由 载流子形成，其大小与 有关，而与外加电 压 54、三极管是 控制元件。 55、当温度升高时，三极管的等电极电流1 发射结压降UBE 56、晶体三极管具有放大作用时，发射结 集电结 57、为了稳定三极管放大电路和静态工作点，采用 负反馈，为了减小输 出电阻采用 负反馈。 58、负反馈放大电路和放大倍数Af= 对于深度负反馈Af= 59、乙类互补功放存在 失真，可以利用 类互补功放来克服。 60、用低频信号去改变高频信号的频率称为 低频信号称为 信 号，高频信号称高频

路。 44、为了稳定三极管放大电路的静态工作点，采用 负反馈，为了稳定交 流输出电流采用 负反馈。 45、负反馈放大电路和放大倍数 AF= ，对于深度负反馈放大电路的放大 倍数 AF= 。 46、带有负反馈放大电路的频带宽度 BWF= BW，其中 BW= ， 称为反馈深度。 47、差分放大电路输入端加上大小相等、极性相同的两个信号，称为 信 号，而加上大小相等、极性相反的两个信号，称为 信号。 48、为了消除乙类互补功率放大器输出波形的 失真，而采用 类 互补功率放大器。 49、OCL 电路是 电源互补功率放大电路； OTL 电路是 电源互补 功率放大电路。 50、共集电极放大电路具有电压放大倍数 ，输入电阻 ，输出电 阻 等特点，所以常用在输入级，输出级或缓冲级。 51、差分放大电路能够抑制 漂移，也称 漂移，所以它广泛应用 于 电路中。 52、P 型半导体中空穴为 载流子，自由电子为 载流子。 53、反向电流是由 载流子形成，其大小与 有关，而与外加电 压 。 54、三极管是 控制元件。 55、当温度升高时，三极管的等电极电流 I ，发射结压降 UBE 。 56、晶体三极管具有放大作用时，发射结 ，集电结 。 57、为了稳定三极管放大电路和静态工作点，采用 负反馈，为了减小输 出电阻采用 负反馈。 58、负反馈放大电路和放大倍数 Af= ，对于深度负反馈 Af= 。 59、乙类互补功放存在 失真，可以利用 类互补功放来克服。 60、用低频信号去改变高频信号的频率称为 ，低频信号称为 信 号，高频信号称高频

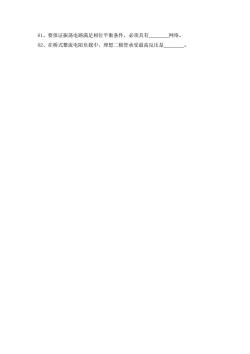

61、要保证振荡电路满足相位平衡条件，必须具有 网络。 62、在桥式整流电阻负载中，理想二极管承受最高反压是

61、要保证振荡电路满足相位平衡条件，必须具有 网络。 62、在桥式整流电阻负载中，理想二极管承受最高反压是
