唐山广播电视大学:《电工电子技术》课程教学资源(作业习题)同步练习一第一章(含答案)
刷新页面文档预览

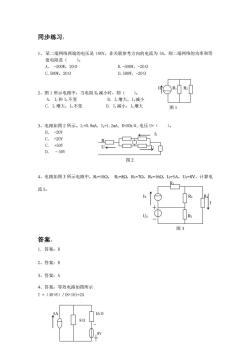

同步练习: 1、某二端网络两端的电压是100V,非关联参考方向的电流为5A,则二端网络的功率和等 值电阻是()。 A.-500W,202 B.-500W,-202 C.500W,20Q D.500W,-202 R 2、图1所示电路中,当电阻R2减小时,则()。 A.I和I2不变 B.I增大,I2减小 C.I增大,I2不变 D.I减小,I2增大 图1 3、电路如图2所示。I=0.8mA,I2=1.2mA,R=50kQ,电压U=( B.-20V C.+20V C.+50V 2号 D.-50V 图2 4、电路如图3所示电路中,R=102,R2=82,R3=72,R4=162,Is=5A,Us=8V,计算电 R 流I。 Us R3 图3 答案 1.答案:B 2、答案:B 3、答案:A 4、答案:等效电路如图所示 I=(40+8)/(8+16)=2A 162

同步练习: 1、 某二端网络两端的电压是 100V,非关联参考方向的电流为 5A,则二端网络的功率和等 值电阻是( )。 A. -500W,20Ω B.-500W,-20Ω C.500W,20Ω D.500W,-20Ω 2、图 1 所示电路中,当电阻 R2 减小时,则( )。 A. I1 和 I2 不变 B. I1 增大,I2 减小 C. I1 增大,I2 不变 D. I1 减小,I2 增大 3、电路如图 2 所示。I1=0.8mA, I2=1.2mA, R=50kΩ,电压 U=( )。 B. -20V C. +20V C. +50V D. –50V 4、电路如图 3 所示电路中,R1=10, R2=8,R3=7,R4=16,IS=5A,US=8V,计算电 流 I。 答案: 1.答案:B 2、答案:B 3、答案:A 4、答案:等效电路如图所示 I =(40+8)/(8+16)=2A I1 R U I2 图 2 IS R1 R2 图 1 R1 IS R2 R4 I US R3 图 3 5A 16Ω 8Ω 8V
