私立华联学院：《汽车电工电子技术》课程教学资源（电子教案）第八章 直流稳压电源

汽车电工电子技术教案 第八章直流稳压电源 知识目标： 1. 掌握直流稳压电源电路的组成； 掌握单相桥式整流电路的工作原理； 掌握三相桥式整流电路的工作原理： 了解滤波电路的工作原理 能力目标： 能根据整流电路图画出整流电压的波形 泰质目标： 1.使学生具有辩证思维的能力，实事求是、严肃认真的科学态度与工作作风： 具有较强的与人交流和沟通能力： 3 具备健康的人生即与价值观， 4.具有较强的组织和团队协作能力。 教学 重点 掌握桥式整流电路分析 教学 难点 掌握分析电路的工作过程及波形变化 教学 手段 启发式讲授、讨论发言、多媒体、板书 学时 教学内容与教学过程设计 注释 第项

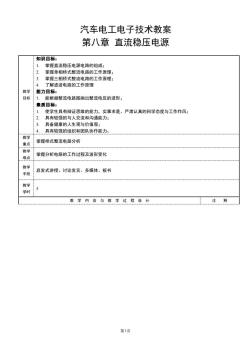

第1 页 汽车电工电子技术教案 第八章 直流稳压电源 教学 目标 知识目标： 1. 掌握直流稳压电源电路的组成； 2. 掌握单相桥式整流电路的工作原理； 3. 掌握三相桥式整流电路的工作原理； 4. 了解滤波电路的工作原理 能力目标： 1. 能根据整流电路图画出整流电压的波形； 素质目标： 1. 使学生具有辩证思维的能力，实事求是、严肃认真的科学态度与工作作风； 2. 具有较强的与人交流和沟通能力； 3. 具备健康的人生观与价值观； 4. 具有较强的组织和团队协作能力。 教学 重点 掌握桥式整流电路分析 教学 难点 掌握分析电路的工作过程及波形变化 教学 手段 启发式讲授、讨论发言、多媒体、板书 教学 学时 5 教 学 内 容 与 教 学 过 程 设 计 注 释

第八章直流稳压电源 【知识准备〗 一、直流稳压电源的组成 1.在各种电子设备和自动控制装置中，一般需要非常稳定的直流电源供电。直流电源可 以由直流发电机或各种电池提供，但比较经济实用的办法是利用各种半导体器件将 交流电转换为直流电。 瓷资变压等一”流电路一速成电路一粉压电师一负 hA b (1)变压器， (2) 整流由路 滤波电路 稳压电路 二、整流电路 利用具有单向导电性能的整流元件如二极管、晶闸管等，将交流电转换成单向脉动直流 电的电路称为整流电路 (1)单相半波整流电路 AA 单相半物速流电蛛 单相半物址流电蛛视无偶 (2)单相桥式整流电路 第8电身 (3) 三相桥式整流电路 和和司 本本本 巨相碧五喝 三、滤波电路 整流电路可以将交流电转换为直流电，但脉动较大；在某些应用中如电镀、蒂电池充电 等可直接使用脉动直流电源。然而许多电子设备需要平稳的直流电源，这种电源中的整 流电路后面还需加滤波电路将交流成分滤除，以得到比较平滑的输出电压。滤波通常是 利用电容或电感的能量存储功能来实现的。常用的滤波电路有电容滤波、电感滤波和， 形滤波。 第2项

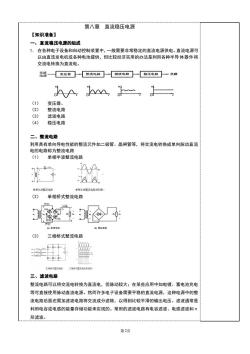

第2 页 第八章 直流稳压电源 〖知识准备〗 一、直流稳压电源的组成 1． 在各种电子设备和自动控制装置中，一般需要非常稳定的直流电源供电。直流电源可 以由直流发电机或各种电池提供，但比较经济实用的办法是利用各种半导体器件将 交流电转换为直流电。 （1） 变压器、 （2） 整流电路 （3） 滤波电路 （4） 稳压电路 二、整流电路 利用具有单向导电性能的整流元件如二极管、晶闸管等，将交流电转换成单向脉动直流 电的电路称为整流电路 （1） 单相半波整流电路 （2） 单相桥式整流电路 （3） 三相桥式整流电路 三、滤波电路 整流电路可以将交流电转换为直流电，但脉动较大；在某些应用中如电镀、蓄电池充电 等可直接使用脉动直流电源。然而许多电子设备需要平稳的直流电源，这种电源中的整 流电路后面还需加滤波电路将交流成分滤除，以得到比较平滑的输出电压。滤波通常是 利用电容或电感的能量存储功能来实现的。常用的滤波电路有电容滤波、电感滤波和π 形滤波

a 四、串联型稳压电路 1.电路的组成及各部分的作用 取样环节 基准电压 (3) 比较放大环节 (4) 调整环节 2.电路稳压工作原理 ,使 VT管的基极电流lg1下降，使得lc下降，Uce增加，U。下降，使U,保持基本稳定。 3.电路的输出电压 作业 1. 电容器滤波工作原理。 本章节是对汽车直流稳压电路进行介绍分析章节，主要介绍了讲述了汽车直流稳压电路构成，电容器滤 教学 波，稳压过程相关常识，包含：直流稳压电路组成，电容，电感滤波，稳压器稳压分析等，在教学中通 反思 过实验进行演示，从而提高课堂教学质量，从整体课堂授课情况分析，大部分学生基本能掌握相关知识 点，数学效果良好。 第3项

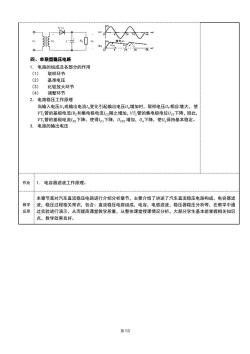

第3 页 四、串联型稳压电路 1． 电路的组成及各部分的作用 （1） 取样环节 （2） 基准电压 （3） 比较放大环节 （4） 调整环节 2． 电路稳压工作原理 当输入电压𝑈1或输出电流𝐼𝑜变化引起输出电压𝑈𝑜增加时，取样电压𝑈𝐹相应增大，使 𝑉𝑇2管的基极电流𝐼𝐵2和集电极电流𝐼𝐶2随之增加，𝑉𝑇2管的集电极电位𝑈𝐶2下降，因此， 𝑉𝑇1管的基极电流𝐼𝐵1下降，使得𝐼𝐶1下降，𝑈𝐶𝐸1增加，𝑈𝑜下降，使𝑈𝑜保持基本稳定。 3． 电路的输出电压 作业 1. 电容器滤波工作原理。 教学 反思 本章节是对汽车直流稳压电路进行介绍分析章节，主要介绍了讲述了汽车直流稳压电路构成，电容器滤 波，稳压过程相关常识，包含：直流稳压电路组成，电容，电感滤波，稳压器稳压分析等，在教学中通 过实验进行演示，从而提高课堂教学质量，从整体课堂授课情况分析，大部分学生基本能掌握相关知识 点，教学效果良好
