海南大学：《结构力学》课程教学资源（试卷习题）2008-2009学年度《结构力学》（上）A卷试卷

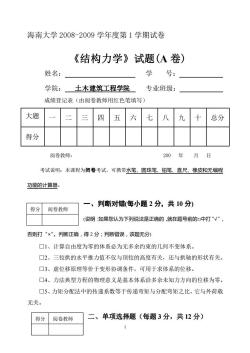

海南大学2008-2009学年度第1学期试卷 《结构力学》试题(A卷) 姓名： 学号： 学院：土木建筑工程学院专业班级： 成绩登记表（由阅卷教师用红色笔填写） 大题 四 五 六 八 九 十 总分 得分 阅卷教师： 200年月日 考试说明：本课程为闭卷考试，可携带水笔、圆珠笔、铅笔、直尺、橡皮和无编程 功能的计算器。 一、判断对错（每小题2分，共10分） 得分阅卷教师 (说明如果您认为下列说法是正确的，就在题号前的加中打“V“, 否则打“×”。判断正确，得2分；判断错误，该题无分) 口1、计算自由度为零的体系必为无多余约束的几何不变体系。 口2、三铰拱的水平推力值不仅与顶铰的高度有关，还与拱轴的形状有关。 口3、虚位移原理等价于变形协调条件，可用于求体系的位移。 口4、力法典型方程的物理意义是基本体系沿多余未知力方向的位移为零 口5、力矩分配法中的传递系数等于传递弯矩与分配弯矩之比，它与外荷载 无关。 得分阅卷教师 二、单项选择题（每题3分，共12分）

1 得分 阅卷教师 海南大学 2008-2009 学年度第 1 学期试卷 《结构力学》试题(A 卷) 姓名： 学 号： 学院： 土木建筑工程学院 专业班级： 成绩登记表（由阅卷教师用红色笔填写） 大题 号 一 二 三 四 五 六 七 八 九 十 总分 得分 阅卷教师： 200 年 月 日 考试说明：本课程为闭卷考试，可携带水笔、圆珠笔、铅笔、直尺、橡皮和无编程 功能的计算器。 一、判断对错(每小题 2 分，共 10 分) (说明：如果您认为下列说法是正确的，就在题号前的□中打“√”， 否则打“×”。判断正确，得 2 分；判断错误，该题无分) □1、计算自由度为零的体系必为无多余约束的几何不变体系。 □2、三铰拱的水平推力值不仅与顶铰的高度有关，还与拱轴的形状有关。 □3、虚位移原理等价于变形协调条件，可用于求体系的位移。 □4、力法典型方程的物理意义是基本体系沿多余未知力方向的位移为零。 □5、力矩分配法中的传递系数等于传递弯矩与分配弯矩之比，它与外荷载 无关。 得分 二、单项选择题（每题 3 分，共 12 分） 阅卷教师

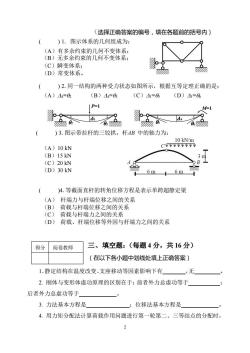

(选择正确答案的编号，填在各题前的括号内)》 ()1.图示体系的几何组成为： (A)有多余约束的几何不变体系： (B)无多余约束的几何不变体系： (C)瞬变体系： (D)常变体系 ( )2.同一结构的两种受力状态如图所示，根据互等定理正确的是： (A)4=凸 (B)44=4 (C)41=4 (D)41=6 |P=1 M=1 )3.图示带拉杆的三铰拱，杆AB中的轴力为： (A)10kN (B)15kN (C)20kN A h (D)30kN 6m +6m ( 4.等截面直杆的转角位移方程是表示单跨超静定梁 (A)杆端力与杆端位移之间的关系 (B)荷载与杆端位移之间的关系 (C)荷载与杆端力之间的关系 (D) 荷载、杆端位移等外因与杆端力之间的关系 得分 阅卷教师 三、填空题：（每题4分，共16分） (在以下各小题中划线处填上正确答案) 1.静定结构在温度改变、支座移动等因素影响下有，无 2.刚体与变形体虚功原理的区别在于：前者外力总虚功等于 后者外力总虚功等于 3.力法基本方程是」 :位移法基本方程是 4.用力矩分配法计算荷载作用问题进行第一轮第二、三等结点的分配时， 2

2 （选择正确答案的编号，填在各题前的括号内） ( ) 1. 图示体系的几何组成为： （A）有多余约束的几何不变体系； （B）无多余约束的几何不变体系； （C）瞬变体系； （D）常变体系。 ( ) 2.同一结构的两种受力状态如图所示，根据互等定理正确的是： （A）4=2 （B）4=3 （C）1=5 （D）1=6 ( ) 3.图示带拉杆的三铰拱，杆AB 中的轴力为： （A）10 kN （B）15 kN （C）20 kN （D）30 kN ( )4.等截面直杆的转角位移方程是表示单跨超静定梁 （A） 杆端力与杆端位移之间的关系 （B） 荷载与杆端位移之间的关系 （C） 荷载与杆端力之间的关系 （D） 荷载、杆端位移等外因与杆端力之间的关系 三、填空题：（每题 4 分，共 16 分） （在以下各小题中划线处填上正确答案） 1．静定结构在温度改变、支座移动等因素影响下有 ，无 。 2. 刚体与变形体虚功原理的区别在于：前者外力总虚功等于 ； 后者外力总虚功等于 。 3. 力法基本方程是 ；位移法基本方程是 。 4. 用力矩分配法计算荷载作用问题进行第一轮第二、三等结点的分配时， P=1 1 2 3 M=1 4 5 6 得分 阅卷教师

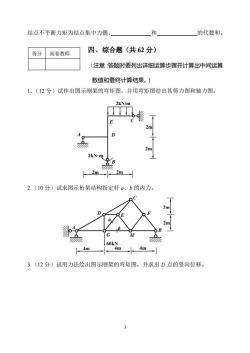

结点不平衡力矩为结点集中力偶 和 的代数和。 得分阅卷教师 四、综合题（共62分） (注意答题时要列出详细运算步骤并计算出中间运算 数值和最终计算结果。) 1.(12分)试作出图示刚架的弯矩图，并用弯矩图绘出其剪力图和轴力图。 KN/m 2kN-m B 2m→十2m 2.(10分)试求图示桁架结构指定杆a、b的内力。 4m 3.(12分)试用力法绘出图示刚架的弯矩图，并求出D点的竖向位移

3 结点不平衡力矩为结点集中力偶、 和 的代数和。 四、综合题（共 62 分） （注意：答题时要列出详细运算步骤并计算出中间运算 数值和最终计算结果。） 1．（12 分）试作出图示刚架的弯矩图，并用弯矩图绘出其剪力图和轴力图。 2.（10 分）试求图示桁架结构指定杆 a、b 的内力。 3.（12 分）试用力法绘出图示刚架的弯矩图，并求出 D 点的竖向位移。 D B A 2m 2m E C 2kN/m 2m 2m 2kN·m B A G C H E D F a 4m 2m 2m 4m 4m 60kN b 得分 阅卷教师

40kN 2 2m+ 2m 4.(14分)试给出图示刚架结构用位移法计算时采用的基本结构，列出位移法 典型方程，求出方程中的系数和自由项，并解方程算出基本位移未知量，最后 画出弯矩图。 c 2ET 2EI EI 5.(14分)试用力矩分配法绘出图示连续梁的弯矩图。 60kN/m kN.m 20kN-m D C 4m

4 4．（14 分）试给出图示刚架结构用位移法计算时采用的基本结构，列出位移法 典型方程，求出方程中的系数和自由项，并解方程算出基本位移未知量，最后 画出弯矩图。 5.（14 分）试用力矩分配法绘出图示连续梁的弯矩图。 B D A l C EI q l l 2EI 2EI A C 4m 4m 4m D B 20kN·m 20kN·m 60kN/m 2I I 2I D B A 40kN 2m 4m 2m C I 2I

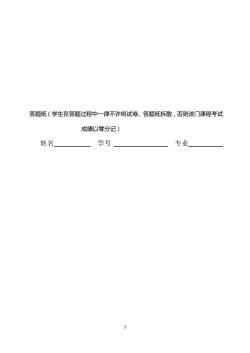

答题纸（学生在答题过程中一律不许将试卷、答题纸拆散，否则该门课程考试 成绩以零分记) 姓名 学号 专业

5 答题纸（学生在答题过程中一律不许将试卷、答题纸拆散，否则该门课程考试 成绩以零分记） 姓名 学号 专业

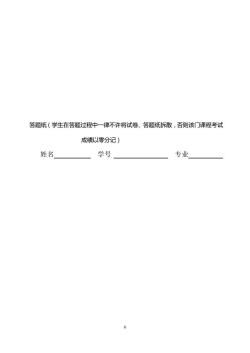

答题纸（学生在答题过程中一律不许将试卷、答题纸拆散，否则该门课程考试 成绩以零分记) 姓名 学号 专业 6

6 答题纸（学生在答题过程中一律不许将试卷、答题纸拆散，否则该门课程考试 成绩以零分记） 姓名 学号 专业

7
