国家开放大学：2014年秋季学期“开放本科”机械制造专业机械CADCMD期末试题（1月）

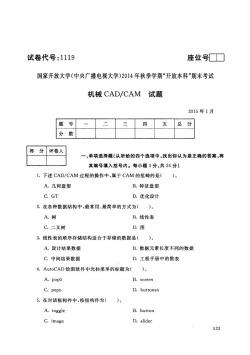

试卷代号：1119 座位号■■ 国家开放大学（中央广播电视大学）2014年秋季学期“开放本科”期末考试 机械CAD/CAM 试题 2015年1月 题 纺 二 三 四 五 总 多 分 数 得 分 评卷人 一、单项选择题（从所给的四个选项中，找出你认为是正确的答案，将 其编号填入括号内。每小题3分，共24分) 1.下述CAD/CAM过程的操作中，属于CAM的范畴的是( )。 A,几何造型 B.特征造型 C.GT D.优化设计 2.在各种数据结构中，最常用、最简单的方式为( )。 A.树 B.线性表 C.二叉树 D.图 3.线性表的顺序存储结构适合于存储的数据是( ）。 A.设计结果数据 B.数据元素长度不同的数据 C.中间结果数据 D.工程手册中的数表 4.AutoCAD绘图软件中光标菜单的标题为( )。 A.popo B.screen C.popn D.buttonsn 5.在对话框构件中，按钮构件为()。 A.toggle B.button C.image D.slider 523

试卷代号 :1119 座位号 国家开放大学(中央广播电视大学 )2014 年秋季学期"开放本科"期末考试 机械 CAD/CAM 试题 2015 E 斗与斗兰兰 一、单项选择题{从所给的四个选项中，找出你认为是正确的答案，将 其编号填入括号内。每小题 分，共 24 分} 1.下述 CAD;CAM 过程的操作中，属于 CAM 的范畴的是( )。 A.几何造型 B. 特征造型 C. GT D. 优化设计 2. 在各种数据结构中，最常用、最简单的方式为( )。 A. B. 线性表 C. 二叉树 D. 3. 线性表的顺序存储结构适合于存储的数据是( )。 A. 设计结果数据 B. 数据元素长度不同的数据 c.中间结果数据 D. 工程手册中的数表 4. AutoCAD 绘图软件中光标菜单的标题为)。 A. popO B. screen C. popn D. buttonsn 5. 在对话框构件中，按钮构件为( )。 A. toggle B. button C. image D. slider 523

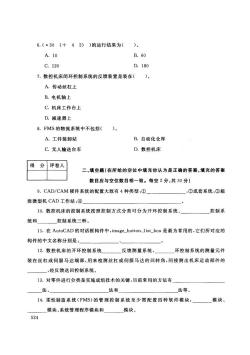

6.(*30（+42))的运行结果为( )。 A.10 B.60 C.120 D.180 7.数控机床闭环控制系统的反馈装置是装在()。 A.传动丝杠上 B.电机轴上 C.机床工作台上 D.减速器上 8.FMS的物流系统中不包括( )。 A.工件装卸站 B.自动化仓库 C.无人输送台车 D.数控机床 得 分 评卷人 二、填空题（在所给的空位中填充你认为是正确的答案，填充的答案 数目应与空位数目相一致。每空2分，共30分) 9.CAD/CAM硬件系统的配置大致有4种类型：① ②成套系统，③超 级微型机CAD工作站，④ 10.数控机床的控制系统按照控制方式分类可分为开环控制系统、 控制系 统和 控制系统三种。 1l.在AutoCAD的对话框构件中，image_button、1ist_box是最为常用的，它们所对应的 构件的中文名称分别是： 12.数控机床的开环控制系统 反馈测量系统， 环控制系统的测量元件 装在丝杠或伺服马达端部，用来检测丝杠或伺服马达的回转角，间接测出机床运动部件的 ,经反馈送回控制系统。 13.对零件进行分类是实施成组技术的关键，目前常用的方法有 法、 法和 法等。 14.柔性制造系统(FMS)的管理控制系统至少需配置四种软件模块： 模块、 模块、系统管理程序模块和 模块。 524

6. (铃 30 (十 4 2) )的运行结果为( )。 A. 10 B. 60 C. 120 D. 180 7. 数控机床闭环控制系统的反馈装置是装在( )。 A. 传动丝杠上 B. 电机轴上 c.机床工作台上 D. 减速器上 8. FMS 的物流系统中不包括( )。 A.工件装卸站 C. 元人输送台车 B. 自动化仓库 D.数控机床 二、填空题(在所给的空位中填充你认为是正确的答案，填充的答案 数目应与空位数目相一致。每空 分，共 30 分) 9. CAD/CAM 硬件系统的配置大致有 种类型 ，②成套系统，③超 级微型机 CAD 工作站，④ 10. 数控机床的控制系统按照控制方式分类可分为开环控制系统、 控制系 统和 控制系统三种。 1.在 AutoCAD 的对话框构件中， image_button liscbox 是最为常用的，它们所对应的 构件的中文名称分别是: 12. 数控机床的开环控制系统 一一反馈测量系统'一一一一一环控制系统的测量元件 装在丝杠或伺服马达端部，用来检测丝杠或伺服马达的回转角，间接测出机床运动部件的 ，经反馈送回控制系统。 13. 对零件进行分类是实施成组技术的关键，目前常用的方法有 法、 法和 法等。 14. 柔性制造系统 (FMS) 的管理控制系统至少需配置四种软件模块:一一一一模块、 模块、系统管理程序模块和一一一一一模块。 524

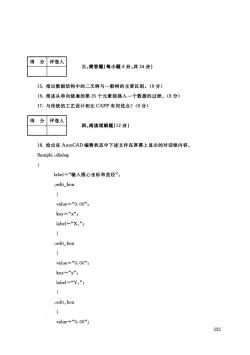

得分 评卷人 三、简答题（每小题8分，共24分） 15.指出数据结构中的二叉树与一般树的主要区别。(8分) 16.简述从单向链表的第25个元素前插入一个数据的过程。(8分) 17.与传统的工艺设计相比CAPP有何优点？(8分) 得 分 评卷人 四、阅读理解题(12分) 18.绘出在AutoCAD编辑状态中下述文件在屏幕上显示的对话框内容。 Sample dialog label=“输人圆心坐标和直径”： edit_box value=“0.00”; key=“x”; label-=“X:”; } edit_box value-=“0.00”; key=“y”; label-=“Y:”; } edit_box { vaue=“0.00”; 525

|得分|评卷人| i 三、简答题{每小题 分，共 24 分} 15. 指出数据结构中的二叉树与一般树的主要区别。 (8 分) 16. 简述从单向链表的第 25 个元素前插入一个数据的过程。 (8 分) 17. 与传统的工艺设计相比 CAPP 有何优点? (8 分) |得分|评卷人| | 四、阅读理解题(1 分} 18. 绘出在 AutoCAD 编辑状态中下述文件在屏幕上显示的对话框内容。 Sample : dialog label=" 输入圆心坐标和直径" ,edit box value= "0.00"; key="x" ; label="X:"; ,edit box value="O.OO"; key="y"; label="Y:" ; ,edit box value="O. 00"; 525

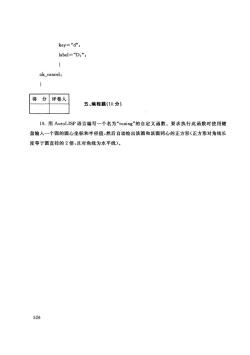

key=“d”: label-=“D:”: ok_cancel: } 得 分 评卷人 五、编程题(10分) l9.用AutoLISP语言编写一个名为“tuxing”的自定义函数。要求执行此函数时使用键 盘输人一个圆的圆心坐标和半径值，然后自动绘出该圆和该圆同心的正方形（正方形对角线长 度等于圆直径的2倍，且对角线为水平线)。 526

key="d" : label = "D: " : ok cancel: 五、编程题(1 分} 19. AutoLISP 语言编写一个名为 "tuxing" 的自定义函数。要求执行此函数时使用键 盘输入一个圆的圆心坐标和半径值，然后自动绘出该困和该圆同心的正方形〈正方形对角线长 度等于圆直径的 倍，且对角线为水平线)。 526

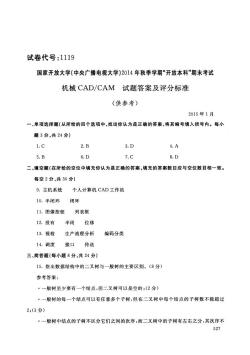

试卷代号：1119 国家开放大学（中央广播电视大学）2014年秋季学期“开放本科”期末考试 机械CAD/CAM 试题答案及评分标准 (供参考) 2015年1月 一、单项选择题（从所给的四个选项中，找出你认为是正确的答案，将其编号填入括号内。每小 题3分，共24分)】 1.C 2.B 3.D 4.A 5.B 6.D 7.C 8.D 二、填空题（在所给的空位中填充你认为是正确的答案，填充的答案数目应与空位数目相一致。 每空2分，共30分) 9.主机系统 个人计算机CAD工作站 10.半闭环 闭环 11.图像按钮 列表框 12.没有 半闭 位移 13.视检 生产流程分析 编码分类 14.调度 接口 传送 三、简答题（每小题8分，共24分） 15.指出数据结构中的二叉树与一般树的主要区别。(8分) 参考答案： ·一般树至少要有一个结点，但二叉树可以是空的：(2分) ·一般树的每一个结点可以有任意多个子树，但在二叉树中每个结点的子树数不能超过 2;(3分) ·一般树中结点的子树不区分它们之间的次序，而二叉树中的子树有左右之分，其次序不 527

试卷代号 :1119 国家开放大学(中央广播电视大学 )2014 年秋季学期"开放本科"期未考试 机械 CADjCAM 试题答案及评分标准 (供参考) 2015 一、单项选择题{从所给的四个选项中，找出你认为是正确的答案，将其编号填入括号内。每小 分，共 24 分) 1. C 2. B 3. D 4. A 5. B 6. D 7. C 8. D 二、填空题{在所给的空位中填充你认为是正确的答案，填充的答案数目应与空位数目相一致。 每空 分，共 30 分) 9. 主机系统 个人计算机 CAD 工作站 10. 半闭环 闭环 1.图像按钮 列表框 12. 没有 半闭 位移 13. 视检 生产流程分析 编码分类 14. 调度 接口 传送 三、简答题(每小题 分，共 24 分) 15. 指出数据结构中的二叉树与一般树的主要区别。 (8 分) 参考答案: ·一般树至少要有一个结点，但二叉树可以是空的 ;(2 分) ·一般树的每一个结点可以有任意多个子树，但在二叉树中每个结点的子树数不能超过 2; {3分〉 ·一般树中结点的子树不区分它们之间的次序，而二叉树中的子树有左右之分，其次序不 527

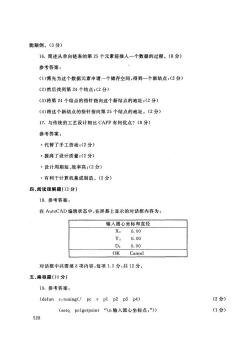

能颠倒。(3分) 16.简述从单向链表的第25个元素前插人一个数据的过程。(8分) 参考答案： (1)需先为这个数据元素申请一个储存空间，得到一个新结点：(2分) (2)然后找到第24个结点：(2分) (3)将第24个结点的指针指向这个新结点的地址：(2分) (4)将这个新结点的指针指向第25个结点的地址。(2分) 17.与传统的工艺设计相比CAPP有何优点？(8分) 参考答案： ·代替了手工劳动；(2分) ·提高了设计质量；(2分) ·设计周期短、效率高；(2分) ·有利于计算机集成制造。(2分) 四、阅读理解题(12分)】 18.参考答案： 在AutoCAD编辑状态中，在屏幕上显示的对话框内容为： 输入圆心坐标和直径 X: 0.00 Y: 0.00 D: 0.00 OK Cancel 对话框中共需填8项内容，每项1.5分，共12分。 五、编程题(10分) 19.参考答案： (defun c:tuxing(/pc r p1 p2 p3 p4) (2分) (setq pc(getpoint“\n输入圆心坐标点：”) (1分) 528

能颠倒。 (3 分〉 16. 简述从单向链表的第 25 个元素前插入一个数据的过程。 (8 分〉 参考答案: (1)需先为这个数据元素申请一个储存空间，得到一个新结点 :(2 分) (2) 然后找到第 24 个结点 ;(2 分) (3) 将第 24 个结点的指针指向这个新结点的地址 ;(2 分) (4) 将这个新结点的指针指向第 25 个结点的地址。 (2 分) 17. 与传统的工艺设计相比 CAPP 有何优点? (8 分〉 参考答案 ·代替了手工劳动 ;(2 分) .提高了设计质量 ;(2 分〉 ·设计周期短、效率高 ;(2 分) ·有利于计算机集成制造。 (2 分) 四、阅读理解题(1 分) 18. 参考答案: AutoCAD 编辑状态中，在屏幕上显示的对话框内容为: 输入圆心坐标和直径 X, 0.00 y , 0.00 D , 0.00 OK Cancel 对话框中共需填 项内容，每项1. 分，共 12 分。 五、编程题 (10 分) 19. 参考答案: (defun c: tuxing(/ pc r p1 p2 p3 p4) (setq pc(getpoint "\n 输入圆心坐标点:")) 528 (2 分) (1分)

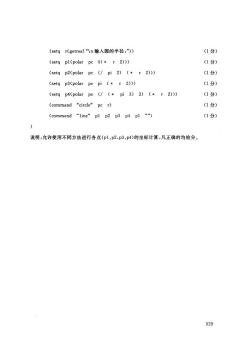

(setq r(getreal】“个n输入圆的半径：”) (1分) (setq pl(polar pc 0(*r 2))) (1分) (setq p2(polar pc (pi 2)(*r 2))) (1分) (setq p3(polar pc pi (r 2))) (1分) (setq p4(polar pc (/(pi 3)2)(*r 2))) (1分) (command“circle”pcr) (1分) (command“1ine”plp2p3p4pl“”) (1分) 说明：允许使用不同方法进行各点(p1、P2、P3、p4)的坐标计算，凡正确的均给分。 529

(setq r( getreal "\n 输入圆的半径 勺) (1分) (setq pl (polar pc OC 祷 r 2))) (1分) (setq p2Cpolar pc (/ pl 2) (铸 r 2))) (1分) (setq p3(polar pc pl (提 r 2))) (1分) (setq p4Cpolar pc (/ (祷 pl 3) 2) (祷 r 2))) (1分) (command " circle" pc r) (1分) Ccommand "line" pl p2 p3 p4 pl (1分) 说明 允许使用不同方法进行各点 (pl p2 p3 p4) 的坐标计算，凡正确的均给分。 529
