华南农业大学:《汽车构造》课程教学课件(讲稿)第1章 发动机工作原理和总体构造
刷新页面文档预览

发工生 ,四冲程发动机工作顾理和总体构造 发动机的分类 主讲:武涛 >发动机的性能指标 口机是汽车聚生 时方轮 机油 机油 “ 压缩比过大的不良后果 名称 成因 t=Va/Vo 压蜜比过大的不良后果■ 更 债会 1

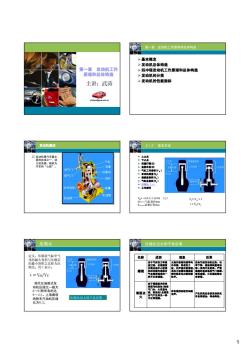

1 wt55pub@scau.edu.cn 第一章 发动机工作 原理和总体构造 主讲:武涛 第一章 发动机工作原理和总体构造 ¾基本概念 ¾发动机总体构造 ¾四冲程发动机工作原理和总体构造 ¾发动机的分类 ¾发动机的性能指标 发动机概述 † 发动机是汽车最主 要的总成之一,动 力的来源。被称为 汽车的“心脏”。 §1.2 基本术语 ™ 上止点 ™ 下止点 ™ 活塞行程(S) ™ 曲柄半径(R) ™ 气缸工作容积(V h ) ™ 发动机排量(VL) ™ 燃烧室容积(Vc ) ™ 气缸总容积(Va ) ™ 压缩比(ε) ™ 工作循环 VL= V h × I ε= Va / Vc Vh= πD2·S ×10-6/4 (L) D——气缸直径mm S——活塞行程mm 压缩比 现代化油器式发 动机压缩比一般为 6~9(轿车有的达 9~11)。上海桑塔 纳轿车汽油机压缩 比为8.2。 定义:压缩前气缸中气 体的最大容积与压缩后 的最小容积之比称为压 缩比。用ε表示。 ε= Va/Vc 压缩比过大的不良后果 压缩比过大的不良后果 由于燃烧室内炽热 表面与炽热处(如排 气门头,火花塞电 极,积炭处)点燃混 合气产生的另一种 不正常燃烧。 由于气体压力和温 度过高,在燃烧室 内离点燃中心较远 处的末端可燃混合 气自燃而造成的一 种不正常燃烧。 成因 产生的高压会使发动机机 件负荷增加,寿命降低。 伴有强烈的较沉闷敲 表面点 击声。 火 还会引起发动机过热,功 率下降,燃油消耗量增加 等一系列不良后果。严重 爆燃时甚至造成气门烧毁、 轴瓦破裂,火花塞绝缘体 击穿等。 火焰以极高的速率向 外传播,形成压力 波,以声速向前推进。 当压力波撞击燃烧室 壁时就发出尖锐的敲 缸声。 爆燃 名称 现象 后果

行程 ·1、迹气行有 单四冲容汽机的工作世程 作功行程 季142四冲程油机的工作原 示功 2

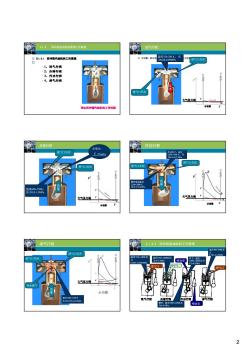

2 §1.4 四冲程发动机的简单工作原理 † §1.4.1 四冲程汽油机的工作原理 † • 1、进气行程 • 2、压缩行程 • 3、作功行程 • 4、排气行程 单缸四冲程汽油机的工作过程 进气行程 † 示功图:表示活塞在不同位置时气缸内气体压力的变化情况。 排气门关闭 进气门开启 活塞 温度320-380 K, 压 力0.08-0.09MPa 大气压力线 P V r a 示功图 上止点 下止点 压缩行程 进气门关闭 排气门关闭 活塞 压缩比: ε=Va/Vc P V r a 示功图 大气压力线 c 上止点 下止点 温度600~750K, 压力0.8-1.5MPa 作功行程 进气门关闭 排气门关闭 活塞 P V r a 示功图 大气压力线 c Z b 上止点 下止点 瞬时最高温度 2200~2800 K 压力:3~6.5MPa 作功终了:温度 1200~1500 K, 压 力0.35~0.5 MPa 排气行程 进气门关闭 排气门打开 活塞 P V r 示功图 大气压力线 c Z b 上止点 下止点 温度:900~1100 K 压力:0.105~0.12MPa 残余废气 §1.4.2 四冲程柴油机的工作原理 喷油器 喷油泵 吸气行程 压缩行程 作功行程 排气行程 进气门 排气门 纯空气 温度310~340K压 力 0.085~0.095MPa 温度750~1000K压 力3~5 MPa 瞬时:温度1800~2200K压 力6~9 MPa 温度700~900K压 力 0.105~0.12MPa 终了:温度 1000~1200K压力 0.2~0.5MPa

油机与汽油机工作时各行程状态数比 1897年,德国人鲁道夫,秋塞尔(1858.1913年) 制造出世界上第一台柴油机并获得了发明专利 8-1 1105-0D L-1100 0.105-0L12 世界上第一辆柴油桥 1936年将事棉新奔抛牌索油机轿车 口四冲程汽油机与四冲程柴油机的共同点是: 口两者不同之处是: 了时开 3

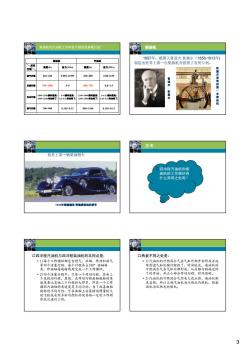

3 柴油机与汽油机工作时各行程状态参数比较 柴油机 汽油机 900~1100 2200~2800(瞬时最高) 1200~1500(作功终了) 600~750 320~380 温度(K) 0.105~0.12 3~6.5 (瞬时最高) 0.35~0.5(作功终了) 0.8~1.5 0.08~0.09 压力(MPa) 0.105~0.12 6~9(瞬时最高) 0.2~0.5(作功终了) 3~5 0.085~0.095 压力(MPa) 排气行程 700~900 1800~2200(瞬时最高) 1000~1200(作功终了) 作功行程 压缩行程 750~1000 进气行程 310~340 温度(K) 状态 行程 1897年,德国人鲁道夫·狄塞尔(1858-1913年) 制造出世界上第一台柴油机并获得了发明专利。 鲁 道 夫 · 狄 塞 尔 狄 塞 尔 发 明 的 第 一 台 柴 油 机 柴油机 1936年梅塞德斯·奔驰牌柴油机轿车 世界上第一辆柴油轿车 思考 †四冲程汽油机和柴 油机的工作循环有 什么异同之处呢? †四冲程汽油机与四冲程柴油机的共同点是: ƒ 1)每个工作循环都包含进气、压缩、作功和排气 等四个活塞行程,每个行程各占180°曲轴转 角,即曲轴每旋转两周完成一个工作循环。 ƒ 2)四个活塞行程中,只有一个作功行程,其余三 个是耗功行程。显然,在作功行程曲轴旋转的角 速度要比其他三个行程时大得多,即在一个工作 循环内曲轴的角速度是不均匀的。为了改善曲轴 旋转的不均匀性,可在曲轴上安装转动惯量较大 的飞轮或采用多缸内燃机并使其按一定的工作顺 序依次进行工作。 †两者不同之处是: ƒ 1)汽油机的可燃混合气在气缸外部开始形成并延 续到进气和压缩行程终了,时间较长。柴油机的 可燃混合气在气缸内部形成,从压缩行程接近终 了时开始,并占小部分作功行程,时间很短。 ƒ 2)汽油机的可燃混合气用电火花点燃,柴油机则 是自燃。所以又称汽油机为点燃式内燃机,称柴 油机为压燃式内燃机

冲发动机的工作原 二冲程与四冲程内隧机比较 二行程汽油机工作原现 口作功次数 口换气质量 口结构 发动机总体构 连杆机构 E气机构 供系 大 曲柄连轩机构 g

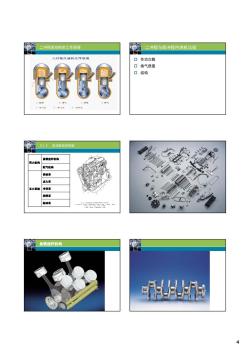

4 二冲程发动机的工作原理 二冲程与四冲程内燃机比较 † 作功次数 † 换气质量 † 结构 §1.3 发动机总体构造 起动系 润滑系 冷却系 点火系 供给系 五大系统 配气机构 曲柄连杆机构 两大机构 曲柄连杆机构

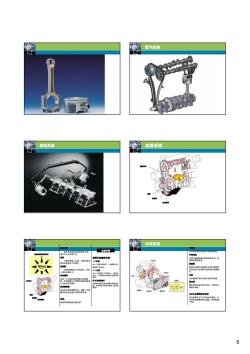

冷却系统 ※ 5

5 配气机构 供给系统 润滑系统 油压开关 油泵 旁通阀 机油滤网 油压指示器及警告灯 油压开关 油泵 旁通阀 机油滤网 油压开关 如果在发动机运转时油压太低, 油压开关点亮警告灯 油泵 从油底壳吸入机油,并将机油泵 到发动机的各个零部件 旁通阀 当油泵的输出压力过高时,释放 一部分机油压力 机油滤网 这是一个安装在油泵吸油口的金属 网,作用是阻止大的微粒通过油泵进 入发动机的零部件 机油滤清器 发动机机油会逐渐污染,变脏。机油 滤清器可以过滤不希望有的杂质 注意: 根据保养时间表更换机油 机油分类 美国石油组织分类 API分类 API(美国石油协会):按质量分类。 质量按字母分级。 SAE分类 SAE(美国汽车工程协会):按粘度 分类。 SAE指数决定特定机油的使用 温度。 什么是多级油? 单级油只能在比较窄的温度范围内使 用。多级油可以在四季使用,温度范 围较广。 水泵 节温器 副水箱 散热器 汽缸盖 气缸体 水温表 节温器 这个装置调节发动机冷却液的温度 冷却风扇 冷却分扇加快流过散热器的风速,提 高散热器的效率 散热器 散热器利用汽车前进产生的气流降低 在发动机冷却系统中循环的冷却液温 度 水泵 水泵强迫冷却水在循环系统中流通 副水箱 副水箱储存溢出的冷却水,以保持足 够的冷却液 为什么必须更换冷却液? 因为暴露在空气中和发动机散热,长 效冷却液的腐蚀性会增加,防锈性能 下降。 冷却系统

点火系丝 肩动系统 阳邵 点火系统 14 发动机的分 梅方大 口(一)按所用燃料分 ·1用液体料内起 口(二)按燃料在汽缸内的着火方式分 乘袖发动顿 口(三)按完成一个工作循环的冲程数分 (四)冷却方式分 之、风冷内越机 水冷发动制 风冷发动 6

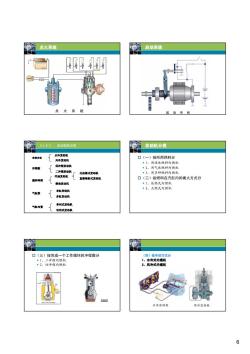

6 点火系统 启动系统 §1.4.3 发动机的分类 冷却方式 水冷发动机 风冷发动机 气缸数 燃料种类 冲程数 四冲程发动机 二冲程发动机 汽油发动机 柴油发动机 单缸发动机 多缸发动机 化油器式发动机 直接喷射式发动机 气缸布置 单列式发动机 双列式发动机 发动机分类 †(一)按所用燃料分 ƒ 1、用液体燃料内燃机 ƒ 2、用气体燃料内燃机 ƒ 3、用多种燃料内燃机 †(二)按燃料在汽缸内的着火方式分 ƒ 1、压燃式内燃机 ƒ 2、点燃式内燃机 †(三)按完成一个工作循环的冲程数分 ƒ 1、二冲程内燃机 ƒ 2、四冲程内燃机 (四)按冷却方式分 1、水冷式内燃机 2、风冷式内燃机

(五)按气缸数目及排列方式分 2器庭一酒收-玉水-一 2、增压内地机 (七)按活遍运动方式分 1、往复式内燃机 2、旋转式内燃机 ⑨@o 口17马上市转子发动机车型0o @QQo o@ 7

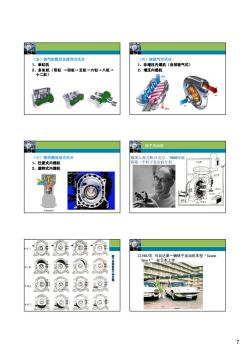

7 (五)按气缸数目及排列方式分 1、单缸机 2、多缸机(双缸 →四缸→五缸→六缸→八缸→ 十二缸) (六)按进气方式分 1、非增压内燃机(自然吸气式) 2、增压内燃机 (七)按活塞运动方式分 1、往复式内燃机 2、旋转式内燃机 德国人弗力斯·汪克尔,1929年取 得第一个转子发动机专利 转子发动机 转子发动机的工作行程 †1967年 马自达第一辆转子发动机车型“Cosmo Sport” 在日本上市

口得法售2小打学线室 口种运发省数责季性集踏济性抓标瘦 尸延:商熟装紫聚被热过轮对外出的转 口喜察事位雾融机通过飞轮对外错出的功率 I0() 式中,。一鱼轴种毫,e 内机度特 学路。 机主要性能指标可在发动机测功器台架上 试验测 被资芳6-7.》国冲厦集 当发动机转速 定在所州 机发动机有效转, 6-月-10'g1w-) 口有贵告视船路金时规有技功率、 紫数9于花 汽性 8

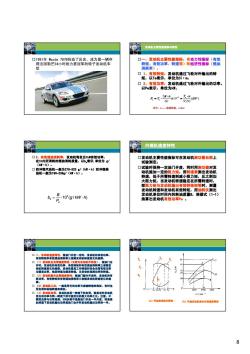

8 †1991年 Mazda 787B创造了历史,成为第一辆夺 得法国勒芒24小时耐力赛冠军的转子发动机车 型 发动机主要性能指标与特性 †一、发动机主要性能指标:有动力性指标(有效 转矩、有效功率、转速等)和经济性指标(燃油 消耗率)。 † 1、有效转矩:发动机通过飞轮对外输出的转 矩,以Te表示,单位为Ν·m。 † 2、有效功率:发动机通过飞轮对外输出的功率。 以Pe表示,单位为kW。 ( ) 9550 10 60 2 3 kW n T n P T e e e ⋅ × = ⋅ = ⋅ π − 式中:n——曲轴转速,r/min † 3、有效燃油消耗率:发动机每发出1kW有效功率, 在1h内所消耗的燃油消耗质量,以be表示,单位为 g/ (kW·h)。 † 四冲程汽油机一般为270∼325 g/(kW·h)四冲程柴 油机一般为190∼238g/(kW·h)。 3 10 ( / ) e e B b g kW h P =⋅ ⋅ 内燃机速度特性 †发动机主要性能指标可在发动机测功器台架上 试验测定: †试验时保持一定油门开度,同时用测功器对发 动机施加一定的阻力矩,用转速表测出发动机 转速,低于所需转速则减小阻力矩,反之则加 大阻力矩,当发动机转速稳定在所需转速时, 即阻力矩与发动机输出有效转矩相等时,测量 发动机转速和发动机有效转矩,用油耗仪测出 发动机单位时间内的耗油质量B,根据式(1-1) 换算出发动机有效功率Pe 。 † 二、发动机速度特性:指油门开度一定时,发动机的有效功率、 有效转矩和有效燃油消耗率三者随发动机转速变化的规律。 † (1)发动机全负荷速度特性(又称为发动机外特性):指油门全 开时,发动机的有效功率、有效转矩和有效燃油消耗率三者随发 动机转速变化的规律。发动机最高工作转速时的全负荷有效功率 为额定功率,相应转速为额定转速,为发动机铭牌功率和转速。 † (2)发动机部分负荷速度特性:指油门部分开启时,发动机的有 效功率、有效转矩和有效燃油消耗率三者随发动机转速变化的规 律。 † (3)发动机工况:一般是用它的功率与曲轴转速来表征,有时也 用负荷和曲轴转速来表征。 † (4)发动机负荷:发动机在某一转速下的负荷,就是当时发动机 发出的功率与同一转速下所可能发出的最大功率之比。注意,不 要把负荷与功率混淆,50%负荷不是指油门开启一半开度,而是指 此转速下发动机输出功率是油门全开时发动机输出功率的一半。 Te Pe be Te Pe be (a)汽油发动机外特性 (b)汽油发动机部分负荷速度特性

发动机功率、扭距曲线出 第-来习 口P39思考题 口交作业时间:下周2晚 口用作业纸,作业纸写上班级、姓名、学号, 口齐转等习委员学习委员按学号排列、用 内城知压缩比的克岁愿什? 共资受务有:什是 为油机与熊油机在可燃混合气形成方式与点火方式上 中理汽油机和四冲程柴油机在总体构造上有些主 冲程汽油机与四冲程汽油机功力性能、燃油经 Thank You 什么是发动机的速 性?什么是发动机的外特性了 冲程汽 由机有 试计气缸工作积 9

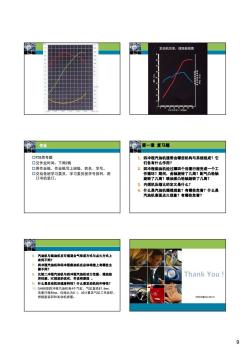

9 作业 †P39思考题 †交作业时间:下周2晚 †用作业纸,作业纸写上班级、姓名、学号。 †交给各班学习委员,学习委员按学号排列,用 订书机装订。 第一章 复习题 1. 四冲程汽油机通常由哪些机构与系统组成?它 们各有什么作用? 2. 四冲程柴油机经过哪四个活塞行程完成一个工 作循环?期间,曲轴旋转了几周?配气凸轮轴 旋转了几周?喷油泵凸轮轴旋转了几周? 3. 内燃机压缩比的定义是什么? 4. 什么是汽油机爆燃现象?有哪些危害?什么是 汽油机表面点火现象?有哪些危害? 6. 汽油机与柴油机在可燃混合气形成方式与点火方式上 有何不同? 7. 四冲程汽油机和四冲程柴油机在总体构造上有哪些主 要不同? 8. 比较二冲程汽油机与四冲程汽油机动力性能、燃油经 济性能、HC排放的优劣,并说明原因 。 9. 什么是发动机的速度特性?什么是发动机的外特性? 10. CA488型四冲程汽油机有4个气缸,气缸直径87.5mm, 活塞行程92mm,压缩比为8.1,试计算其气缸工作容积、 燃烧室容积和发动机排量。 wt55pub@scau.edu.cn
