信阳师范大学：《电工电子》课程教学资源（实验讲义，打印版）《电力电子技术》实验讲义（共六个实验）

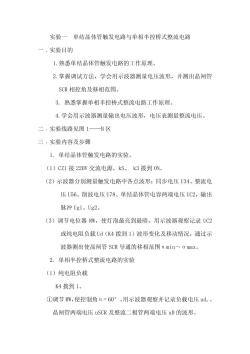

实验一单结晶体管触发电路与单相半控桥式整流电路 一，实验目的 1.熟悉单结晶体管触发电路的工作原理。 2.掌握调试方法，学会用示波器测量电压波形，并测出晶闸管 SCR相控角及移相范围。 3.熟悉掌握单相半控桥式整流电路工作原理。 4.学会用示波器测量输出电压波形，电压表测量整流电压。 二·实验线路见图1—B区 三·实验内容及步骤 1.单结晶体管触发电路的实验。 (1)CZ1接220V交流电源，kS、k3拨到0N。 (2)示波器分别测量触发电路中各点波形：同步电压34、整流电 压U56、削波电压U78、单结晶体管电容两端电压UC2,输出 脉冲Ug1、Ug2。 (3)调节电位器RW,使灯泡最亮到最暗，用示波器观察记录UC2 或纯电阻负载Ud(K4拨到1)波形变化及移动情况，通过示 波器测出使晶闸管SCR导通的移相范围amin~amax。 2.单相半控桥式整流电路的实验 (1)纯电阻负载 K4拨到1。 ①调节RW,使控制角a=60°，用示波器观察并记录负载电压ud,、 晶闸管两端电压uSCR及整流二极管两端电压uD的波形

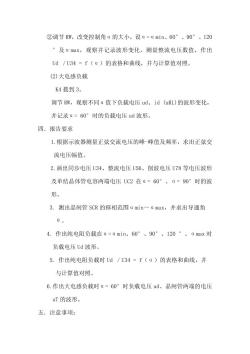

②调节RW,改变控制角a的大小，设a=amin、60°、90°、120 。及amax,观察并记录波形变化，测量整流电压数值，作出 Ud/U34=f(a)的表格和曲线，并与计算值对照。 (2)大电感负载 K4拨到3。 调节RW,观察不同a值下负载电压ud、id(uRL)的波形变化， 并记录a=60°时的负载电压ud波形。 四.报告要求 1.根据示波器测量正弦交流电压的峰-峰值及频率，求出正弦交 流电压幅值。 2.画出同步电压U34、整流电压U56、削波电压U78等电压波形 及单结晶体管电容两端电压C2在a=60°、a=90°时的波 令 3.测出晶闸管SCR的移相范围amin~amax,并求出导通角 0。 4.作出纯电阻负载在a=amin、60°、90°、120。、amax时 负载电压Ud波形。 5.作出纯电阻负载时Ud/U34=f(a)的表格和曲线，并 与计算值对照。 6.作出大电感负载时a=60°时负载电压ud、晶闸管两端的电压 uT的波形。 五.注意事项：

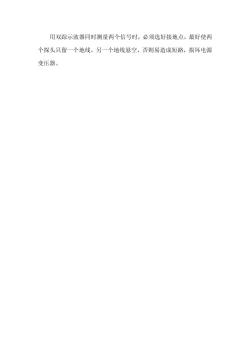

用双踪示波器同时测量两个信号时，必须选好接地点，最好使两 个探头只留一个地线，另一个地线悬空，否则易造成短路，损坏电源 变压器

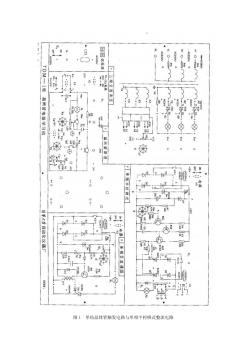

器。。 来 人 ⑧ 40 图1 单结品体管触发电路与单相半控桥式整流电路

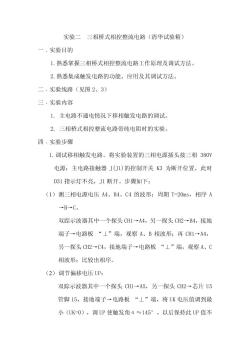

实验二三相桥式相控整流电路（清华试验箱） 一·实验目的 1.熟悉掌握三相桥式相控整流电路工作原理及调试方法。 2.熟悉集成触发电路的功能、应用及其调试方法。 二·实验线路（见图2、3） 三，实验内容 1.主电路不通电情况下移相触发电路的调试。 2.三相桥式相控整流电路带纯电阻时的实验。 四·实验步骤 1.调试移相触发电路。将实验装置的三相电源插头接三相380W 电源；主电路接触器J(J1)的控制开关K3为断开位置，此时 D31指示灯不亮，J1断开。步骤如下： (1)测三相电源电压A4、B4、C4的波形：周期T=20ms,相序A →B→C。 双踪示波器其中一个探头CH1→A4,另一探头CH2→B4,接地 端子→电路板“⊥”端，观察A、B相波形：再CH1→A4, 另一探头CH2→C4,接地端子→电路板“⊥”端，观察A、C 相波形：比较出相序。 (2)调节偏移电压UP: 双踪示波器其中一个探头CH1一→A5,另一探头CH2一→芯片U5 管脚15，接地端子→电路板“⊥”端，将UK电压值调到最 小(UK=0),调UP使触发角a≈145°，以后保持此P值不

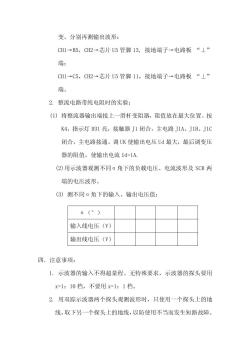

变。分别再测输出波形： CH1→B5,CH2→芯片U5管脚13，接地端子→电路板“⊥” 端； CH1→C5,CH2→芯片5管脚11，接地端子→电路板“⊥” 端。 2.整流电路带纯电阻时的实验： (1)将整流器输出端接上一滑杆变阻器，阻值放在最大位置。按 K4,指示灯D31亮，接触器J1闭合，主电路J1A、J1B、J1C 闭合，主电路接通。调K使输出电压Ud最大，最后调变压 器的阻值，使输出电流Id=1A. (2)用示波器观测不同a角下的负载电压、电流波形及SC两 端的电压波形 (3)测不同a角下的输入、输出电压值： a(°) 输入线电压(V) 输出线电压(V) 四.注意事项： 1.示波器的输入不得超量程。无特殊要求，示波器的探头要用 x=1:10档，不要用x=1:1档。 2.用双踪示波器两个探头观测波形时，只使用一个探头上的地 线，取下另一个探头上的地线，以防使用不当而发生短路故障

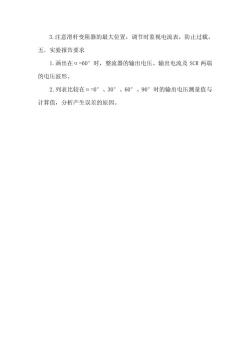

3.注意滑杆变阻器的最大位置，调节时监视电流表，防止过载。 五.实验报告要求 1.画出在a=60°时，整流器的输出电压、输出电流及SCR两端 的电压波形。 2.列表比较在a=0°、30°、60°、90°时的输出电压测量值与 计算值，分析产生误差的原因

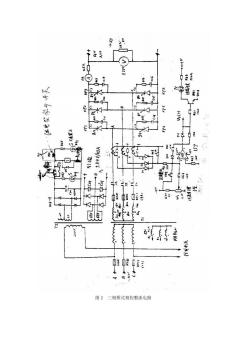

图2三相桥式相控整流电路

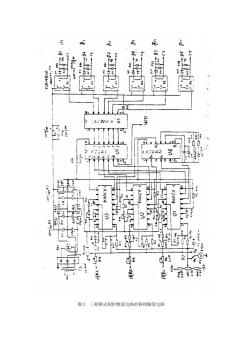

2 的瑞 r0 图3三相桥式相控整流电路的移相触发电路

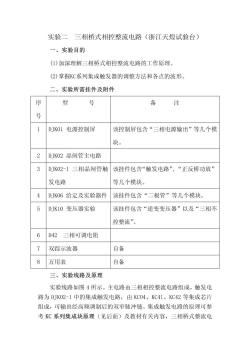

实验二三相桥式相控整流电路（浙江天煌试验台） 一、实验目的 (1)加深理解三相桥式相控整流电路的工作原理。 (2)掌握KC系列集成触发器的调整方法和各点的波形 二、实验所需挂件及附件 序 多 注 号 1 DJKO1电源控制屏 该控制屏包含“三相电源输出”等几个模 块。 2 DJK02晶闸管主电路 DJKO2-1三相晶闸管触 该挂件包含“触发电路”，“正反桥功放” 发电路 等几个模块。 4DJK06给定及实验器件 该挂件包含“二极管”等几个模块。 5 DJK10变压器实验 该挂件包含“逆变变压器”以及“三相不 控整流”。 6 D42三相可调电阻 7 双踪示波器 自备 8万用表 自备 三、实验线路及原理 实验线路如图4所示。主电路由三相相控整流电路组成，触发电 路为DJKO2-1中的集成触发电路，由KC04、KC41、KC42等集成芯片 组成，可输出经高频调制后的双窄脉冲链。集成触发电路的原理可参 考KC系列集成块原理（见后面）及教材有关内容，三相桥式整流电
