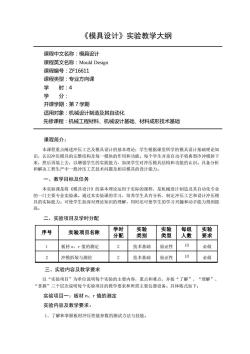

《模具设计》实验教学大纲 课程中文名称：模具设计 课程英文名称：Mould Design 课程编号：ZF16611 课程类型：专业方向课 学时：4 学分： 开课学期：第7学期 适用对像：机械设计制造及其自动化 先修课程：机械工程材料、机械设计基础、材料成形技术基础 课程简介： 本课程重点阐述冲压工艺及模具设计的基本理论：学生根据课堂所学的模具设计基础理论知 识，认识冲压模具的完整结构及每一模块的作用和功能。每个学生并亲自动手将典型冷冲模拆下 来，然后再装上去，以增强学生的实践能力，加深学生对冲压模具结构和功能的认识。具备分析 和解决工程生产中一般冲压工艺技术问题及相应模具的设计能力。 一、教学目标及任务 本实验课是将《模具设计》的基本理论运用于实际的课程，是机械设计制造及其自动化专业 的一门主要专业实验课。通过本实验课的学习，培养学生具有分析、制定冲压工艺和设计冲压模 具的实际能力。可使学生加深对理论知识的理解，同时还可使学生的学习兴趣和动手能力得到提 高。 二、实验项目及学时分配 序号 实验每组实 实验项目名称 学时实验 分配 类别 类型人数 要求 1 板材n、r值的测定 2 技术基础验证性10 必做 2 冲模拆装与测绘 2 技术基础 验证性 10 必做 三、实验内容及教学要求 以“实验项目”为单位说明每个实验的主要内容，重点和难点，并按“了解”、“理解”、 “掌握”三个层次说明每个实验项目的教学要求和所需主要仪器设备。具体格式如下： 实验项目一：板材n、r值的测定 实验内容及教学要求； 1、了解和掌握板材冲压性能参数的测试方法与技能

《模具设计》实验教学大纲 课程中文名称：模具设计 课程英文名称：Mould Design 课程编号：ZF16611 课程类型：专业方向课 学 时：4 学 分： 开课学期：第 7 学期 适用对象：机械设计制造及其自动化 先修课程：机械工程材料、机械设计基础、材料成形技术基础 课程简介： 本课程重点阐述冲压工艺及模具设计的基本理论；学生根据课堂所学的模具设计基础理论知 识，认识冲压模具的完整结构及每一模块的作用和功能。每个学生并亲自动手将典型冷冲模拆下 来，然后再装上去，以增强学生的实践能力，加深学生对冲压模具结构和功能的认识。具备分析 和解决工程生产中一般冲压工艺技术问题及相应模具的设计能力。 一、教学目标及任务 本实验课是将《模具设计》的基本理论运用于实际的课程，是机械设计制造及其自动化专业 的一门主要专业实验课。通过本实验课的学习，培养学生具有分析、制定冲压工艺和设计冲压模 具的实际能力。可使学生加深对理论知识的理解，同时还可使学生的学习兴趣和动手能力得到提 高。 二、实验项目及学时分配 序号 实验项目名称 学时 分配 实验 类别 实验 类型 每组 人数 实验 要求 1 板材 n、r 值的测定 2 技术基础 验证性 10 必做 2 冲模拆装与测绘 2 技术基础 验证性 10 必做 三、实验内容及教学要求 以“实验项目”为单位说明每个实验的主要内容，重点和难点，并按“了解”、“理解”、 “掌握”三个层次说明每个实验项目的教学要求和所需主要仪器设备。具体格式如下： 实验项目一：板材 n、r 值的测定 实验内容及教学要求： 1、了解和掌握板材冲压性能参数的测试方法与技能

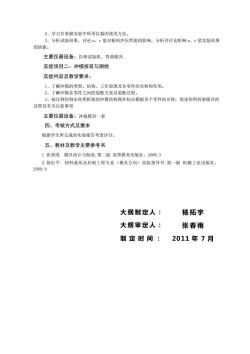

2、学习并掌握实验中所用仪器的使用方法。 分析试验结果，讨论、r值对板料冲压性能的影响，分析并讨论影响、r值实验结果 的因素。 主要仪器设备：拉伸试验机、弯曲模具 实验项目二：冲模拆装与测绘 实验内容及教学要求： 1、了解冲模的类型、结构、工作原理及各零件的名称和作用。 2、了解神模各零件之间的装配关系及装配过程。 3、按比例绘制出你所拆装的冲模结构图并标出模据各个零件的名称：简述你所拆装模具的 过程及有关注意事项 主要仪器设备：冲裁模具一套 四、考核方式及要求 根据学生所完成的实验报告考查评分。 五、教材及教学主要参考书 1张荣清.模具设计与制造.第二版高等教有出版社，2008.3 2.徐纪平.材料成形及控制工程专业（模具方向）实验指导书.第一版机械工业出版社， 2009.9 大纲制定人： 杨拓宇 大纲审定人： 张春雨 制定时间： 2011年7月

2、学习并掌握实验中所用仪器的使用方法。 3、分析试验结果，讨论 n、r 值对板料冲压性能的影响，分析并讨论影响 n、r 值实验结果 的因素。 主要仪器设备：拉伸试验机、弯曲模具 实验项目二：冲模拆装与测绘 实验内容及教学要求： 1、了解冲模的类型、结构、工作原理及各零件的名称和作用。 2、了解冲模各零件之间的装配关系及装配过程。 3、按比例绘制出你所拆装的冲模结构图并标出模据各个零件的名称；简述你所拆装模具的 过程及有关注意事项 主要仪器设备：冲裁模具一套 四、考核方式及要求 根据学生所完成的实验报告考查评分。 五、教材及教学主要参考书 1 张荣清. 模具设计与制造.第二版 高等教育出版社，2008.3 2.徐纪平. 材料成形及控制工程专业（模具方向）实验指导书.第一版 机械工业出版社， 2009.9 大纲制定人： 杨拓宇 大纲审定人： 张春雨 制定时间： 2011 年 7 月
