国家开放大学：2009—2010学年第一学期“开放专科”工程造价管理专业建筑制图基础期末试题（1月）

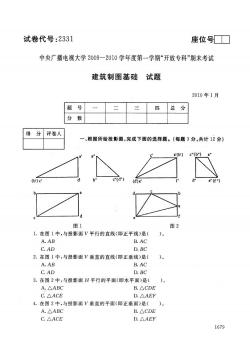

试卷代号：2331 座位号■ 中央广播电视大学2009一2010学年度第一学期“开放专科”期末考试 建筑制图基础 试题 2010年1月 题 号 二 三 四 总 分 分 数 得 分 评卷人 一、根据所给投影图，完成下面的选择题。（每题3分，共计12分） a'(b)c"(b") (b')c" b" (d)e e"(f") 图1 图2 1.在图1中，与投影面V平行的直线（即正平线）是( )。 A.AB B.AC C.AD D.BC 2.在图1中，与投影面V垂直的直线（即正垂线）是( 。 A.AB B.AC C.AD D.BC 3.在图2中，与投影面H平行的平面（即水平面）是( )。 A.△ABC B.△CDE C.△ACE D.△AEF 4.在图2中，与投影面V垂直的平面（即正垂面）是( )。 A.△ABC B.△CDE C.△ACE D.△AEF 1679

试卷代号:2331 座位号口口 中央广播电视大学2009-2010学年度第一学期“开放专科”期末考试 建筑制图基础 试题 2010年 1月 题 号 四 总 分 分 数 得 分 评卷人 一、根据所给投影图 ，完成下面的选择题。(每题 3分，共计 12分) 区 c"( d" ! c"(b") a" (b,) c' (d} e' f' d}队} e.. (f ) 图 1 1.在图 1中，与投影面V平行的直线(即正平线)是( A.AB B. AC C. AD D. BC 2.在图 1中，与投影面 V垂直的直线(即正垂线)是( A.AB B.AC C.AD D. BC 3.在图 2中，与投影面 H平行 的平面(即水平面)是( A. pABC B. p CDE C.△ACE D. pAEF 4.在图 2中，与投影面 V垂直的平面(即正垂面)是( A. pABC B. p CDE C. D ACE D.△ AEF 图 2 1679

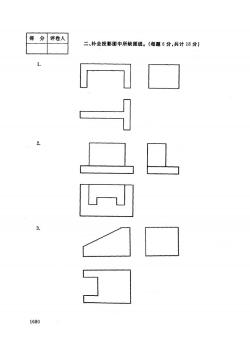

得 分 评卷人 二、补全投彩图中所缺图线。（每题6分，共计18分) 1. 2. 3. 1680

得 分 评卷人 二、补全投影图中所缺图线。(每题 6分，共计 18分) 1680

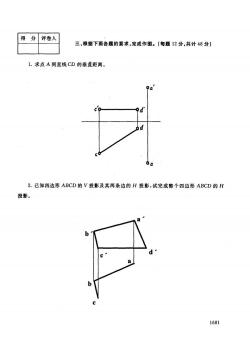

得 分 评卷人 三、根据下面各题的要求，完成作图。（每题12分，共计48分） 1.求点A到直线CD的垂直距离。 Pa" od 2.已知四边形ABCD的V投影及其两条边的H投影，试完成整个四边形ABCD的H 投影。 b d 9 1681

得 分 评卷人 三、根据下面各题的要求，完成作图。(每题 12分，共计 48分) 1.求点A到直线CD的垂直距离。 2.已知四边形 ABCD的 V投影及其两条边的H 投影，试完成整个四边形 ABCD的H 投影。 1681

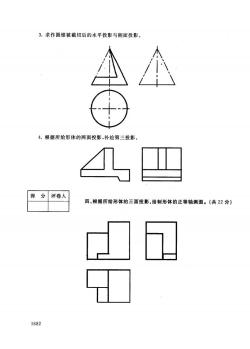

3.求作圆锥被截切后的水平投影与侧面投影。 4.根据所给形体的两面投影，补绘第三投影。 得分 评卷人 四、根据所给形体的三面投影，绘制形体的正等轴测图。（共22分） 1682

3.求作圆锥被截切后的水平投影与侧面投影。 人、、、 了" / ， 4.根据所给形体的两面投影，补绘第三投影。 得 分 评卷人 四、根据所给形体的三面投影.绘制形体的正等轴测图。(共22分) 飞 1682

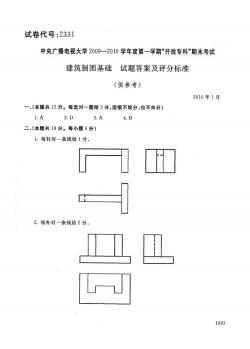

试卷代号：2331 中央广播电视大学2009一2010学年度第一学期“开放专科”期末考试 建筑制图基础· 试题答案及评分标准 (供参考) 2010年1月 一、（本题共12分。每选对一题给3分，选错不给分，也不扣分） 1.A 2.D 3.A 4.B 二、（本题共18分。每小题6分） 1.每补对一条线给1分。 2.每补对一条线给2分。 1683

试卷代号:2331 中央广播电视大学2009-2010学年度第一学期“开放专科”期末考试 建筑制图基础 试题答案及评分标准 (供参考) 2010年 1月 一、(本题共 12分。每选对一题给 3分 ，选错不给分 ，也不扣分) 1. A 2. D 3. A 4. B 二、(本题共 18分。每小题 6分) 1.每补对一条线给 1分。 2.每补对一条线给 2分。 1683

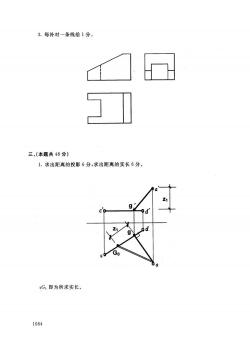

3.每补对一条线给1分。 5 三、（本题共48分） 1.求出距离的投影6分，求出距离的实长6分。 g g od Go 0 a G。即为所求实长。 1684

3.每补对一条线给 1分 。 三、(本题共 48分 ) 1.求 出距离的投影 6分 ，求出距离的实长 6分。 ;G。即为所求实长。 1684

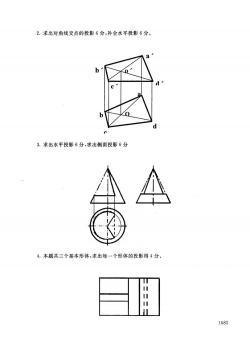

2.求出对角线交点的投影6分，补全水平投影6分。 b 0 d b 0 3.求出水平投影6分，求出侧面投影6分 4.本题共三个基本形体，求出每一个形体的投影得4分。 10 1685

2.求出对角线交点的投影 6分，补全水平投影 6分。 3.求出水平投影 6分 ，求出侧面投影 6分 4.本题共三个基本形体，求 出每一个形体的投影得 4分。 1685

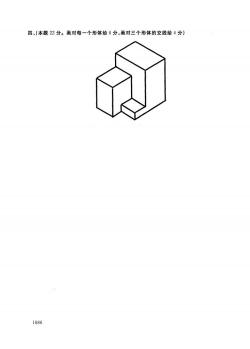

四、（本题22分。画对每一个形体给6分，画对三个形体的交线给4分） 1686

四、(本题 22分。画对每一个形体给 6分 ，画对三个形体的交线给 4分) 1686
