电子科技大学：《电路分析基础 Electric Circuit Analysis》课程教学资源（电子技术基础标准实验报告）示波器的使用

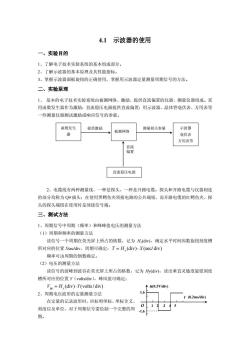

4.1示波器的使用 一、实验目的 1、了解电子技术实验系统的基本组成部分。 2、了解示波器的基本原理及其性能指标。 3、掌握示波器面板旋钮的正确使用，掌握用示波器定量测量周期信号的方法。 二、实验原理 1、基本的电子技术实验系统由被测网络、激励、提供直流偏置的仪器、测量仪器组成。采 用函数发生器作为激励：直流稳压电源提供直流偏置：用示波器、晶体管毫伏表、万用表等 一些测量仪器测试激励或响应信号的参量。 函数发生 提供激励 测量相关参量 示波器 被测网络 器 毫伏表 万用表等 直流 偏置 直流稳压电源 2、电缆线有两种测量线，一种是探头，一种是开路电缆。探头和开路电缆与仪器相连 的部分均称为Q9插头：在使用黑鳄鱼夹须接电路的公共端钮，而开路电缆的红鳄鱼夹、探 头的探头端钮在使用时是须接信号端。 三、测试方法 1、周期信号中周期（频率）和峰峰值电压的测量方法 (1)周期和频率的测量方法 读信号一个周期在荧光屏上所占的格数，记为H(v),确定水平时间因数旋钮刻度槽 所对应的位置Xsec/div,周期可确定：T=H(div)·X(sec/div) 频率可由周期的倒数确定。 (2)电压的测量方法 读信号的波峰到波谷在荧光屏上所占的格数，记为y(div),读出垂直灵敏度旋钮刻度 槽所对应的位置Y(volts/div),峰风值可确定： H(div)-Y(volts/div) 个u0.5V/div) 2、周期电压波形的定量测量方法 1.6 t (0.2ms/div) 在定量的记录波形时，应标明坐标、坐标含义 1 刻度以及单位，对于周期信号需绘制一个完整的周 期

4.1 示波器的使用 一、实验目的 1、了解电子技术实验系统的基本组成部分。 2、了解示波器的基本原理及其性能指标。 3、掌握示波器面板旋钮的正确使用，掌握用示波器定量测量周期信号的方法。 二、实验原理 1、 基本的电子技术实验系统由被测网络、激励、提供直流偏置的仪器、测量仪器组成。采 用函数发生器作为激励；直流稳压电源提供直流偏置；用示波器、晶体管毫伏表、万用表等 一些测量仪器测试激励或响应信号的参量。 2、电缆线有两种测量线，一种是探头，一种是开路电缆。探头和开路电缆与仪器相连 的部分均称为 Q9 插头；在使用黑鳄鱼夹须接电路的公共端钮，而开路电缆的红鳄鱼夹、探 头的探头端钮在使用时是须接信号端。 三、测试方法 1、周期信号中周期（频率）和峰峰值电压的测量方法 （1）周期和频率的测量方法 读信号一个周期在荧光屏上所占的格数，记为 Hx(div)，确定水平时间因数旋钮刻度槽 所对应的位置 Xsec/div，周期可确定： x TH X = ⋅ (div) (sec/ div) 频率可由周期的倒数确定。 （2）电压的测量方法 读信号的波峰到波谷在荧光屏上所占的格数，记为 Hy(div)，读出垂直灵敏度旋钮刻度 槽所对应的位置 Y（volts/div），峰风值可确定： pp y VH Y = ⋅ (div) (volts / div) 2、周期电压波形的定量测量方法 在定量的记录波形时，应标明坐标、坐标含义、 刻度以及单位，对于周期信号需绘制一个完整的周 期。 t O 1 (0.2ms/div) 2 3 4 5 1.6 -1.6 u(0.5V/div) 被测网络 示波器 毫伏表 万用表等 函数发生 器 直流稳压电源 提供激励 测量相关参量 直流 偏置

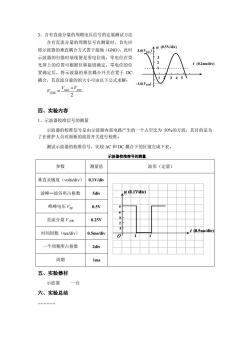

3、含有直流分量的周期电压信号的定量测试方法 含有直流分量的周期信号在测量时，首先应 将示波器的垂直耦合方式置于接地(GND),此时 u(0.5V/diw) 3.6(Vm」 示波器的扫描时基线便是零电位线，零电位在荧 光屏上的位置可根据位移旋钮确定。零电位的位 t (0.2ms/div) 置确定后，将示波器的垂直耦合开关在置于DC 耦合，其直流分量的的大小可由以下公式求解： 345 -1.6(Vmia) 2 四、实验内容 1、示波器校准信号的测量 示波器的校准信号是由示波器内部电路产生的一个占空比为50%的方波，其目的是为 了在维护人员对面板的波段开关进行校准。 测试示波器的校准信号，比较AC和DC耦合下的区别完成下表。 示波器校准信号的测量 参数 测量值 波形（定量） 垂直灵敏度(volts/div) 0.1V/div 波峰一波谷所占格数 5div (0.1viw) 峰峰电压'p 0.5V 直流分量V直流 0.25V 2 时间因数(sec/div) 0.5ms/div t(0.5ms/div) 0 1 2 一个周期所占格数 2div 周期 1ms 五、实验器材 示波器 一台 六、实验总结 …

3、含有直流分量的周期电压信号的定量测试方法 含有直流分量的周期信号在测量时，首先应 将示波器的垂直耦合方式置于接地（GND），此时 示波器的扫描时基线便是零电位线，零电位在荧 光屏上的位置可根据位移旋钮确定。零电位的位 置确定后，将示波器的垂直耦合开关在置于 DC 耦合，其直流分量的的大小可由以下公式求解： max min 2 V V V + 直流 = 四、实验内容 1、示波器校准信号的测量 示波器的校准信号是由示波器内部电路产生的一个占空比为 50%的方波，其目的是为 了在维护人员对面板的波段开关进行校准。 测试示波器的校准信号，比较 AC 和 DC 耦合下的区别完成下表。 示波器校准信号的测量 参数 测量值 波形（定量） 垂直灵敏度（volts/div） 0.1V/div 波峰—波谷所占格数 5div 峰峰电压 Vpp 0.5V 直流分量 V 直流 0.25V 时间因数（sec/div） 0.5ms/div 一个周期所占格数 2div 周期 1ms 五、实验器材 示波器 一台 六、实验总结 ………… t u (0.2ms/div) 2 3 3.6(Vmax) -1.6(Vmin) (0.5V/div) 1 2 3 4 5 1
