《机械工程测试技术》课程教学资源（技术问答）01、测试与传感技术基础_传感器基础_传感器的构成法有哪些

传感器的构成法有哪些？传感器的构成方法，视被测对象，转换原理、使用环境及性能要求等具体情况的不同而有很大差异。a)自源型：仅含有转换元件的最简单，最基本的传感器构成型式。此型式的特点是，不需外能源，其转换元件具有从被测对象直接吸取能量，并转换成电量的电效应，但输出能量较弱，如热电偶、压电器件等。b)带激励源型：它是转换元件外加辅助能源构成的型式。这里的辅助能源起激励作用，它可以是电源，也可以是磁源。如某些磁电式和霍尔等电磁感应式传感器即属此型。特点是，不需要变换(测量)电路即可有较大的电量输出。c)外源型：由利用被测量实现阻抗变换的转换元件构成，它必须通过带外电源的变换（测量）电路，才能获得电量输出。所谓“变换（测量)电路”，是指能把转换元件输出的电信号，调理成便于显示、记录、处理和控制的可用信号的电路，故又称“信号调理与转换电路”，常用的如电桥，放大器、振荡器，阻抗变换器和脉冲调宽电路等。d)相同传感器的补偿型：采用两个原理和特性完全相同的转换元件，并置于同一环境中，其中一个接受输入信号和环境影响，另一个只接受环境影响，通过线路，使后者消除前者的环境干扰影响。这种构成法在应变式、固态压阻式等传感器中常被采用。e)差动结构补偿型它也采用了两个原理和特性完全相同的转换元件同时接收被测输入量，并置于同一环境中。巧妙的是，两个转换元件对被测输入量作反向转换，对环境干扰量作同向转换，通过变换（测量）电路，使有用输出量增加，干扰量相消。f)不同传感器的补偿型采用两个原理和性质不相同的转换元件，且不一定置于同一环境处。其中一个接受输入信号，并已知其受环境影响的特性，另一个接受环境影响，并通过电路向前者提供等效的抵消环境影响的补偿信号。如采用热敏元件的温度补偿，采用压电补偿片的温度和加速度干扰补偿等，即为此例。此外，还可根据需要，把上述各种基本型式的传感器作选择组合，构成各种各样复合型传感器

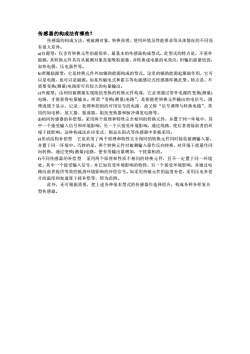

传感器的构成法有哪些？ 传感器的构成方法，视被测对象，转换原理、使用环境及性能要求等具体情况的不同而 有很大差异。 a)自源型：仅含有转换元件的最简单，最基本的传感器构成型式。此型式的特点是，不需外 能源，其转换元件具有从被测对象直接吸取能量，并转换成电量的电效应，但输出能量较弱， 如热电偶、压电器件等。 b)带激励源型：它是转换元件外加辅助能源构成的型式。这里的辅助能源起激励作用，它可 以是电源，也可以是磁源。如某些磁电式和霍尔等电磁感应式传感器即属此型。特点是，不 需要变换(测量)电路即可有较大的电量输出。 c)外源型：由利用被测量实现阻抗变换的转换元件构成，它必须通过带外电源的变换(测量) 电路，才能获得电量输出。所谓“变换(测量)电路”，是指能把转换元件输出的电信号，调 理成便于显示、记录、处理和控制的可用信号的电路，故又称“信号调理与转换电路”．常 用的如电桥，放大器、振荡器，阻抗变换器和脉冲调宽电路等。 d)相同传感器的补偿型：采用两个原理和特性完全相同的转换元件，并置于同—环境中，其 中一个接受输入信号和环境影响，另一个只接受环境影响，通过线路，使后者消除前者的环 境干扰影响。这种构成法在应变式、固态压阻式等传感器中常被采用。 e)差动结构补偿型 它也采用了两个原理和特性完全相同的转换元件同时接收被测输入量， 并置于同一环境中。巧妙的是，两个转换元件对被测输入量作反向转换，对环境干扰量作同 向转换，通过变换(测量)电路，使有用输出量增加，干扰量相消。 f)不同传感器的补偿型 采用两个原理和性质不相同的转换元件，且不一定置于同一环境 处。其中一个接受输入信号，并巳知其受环境影响的特性，另一个接受环境影响，并通过电 路向前者提供等效的抵消环境影响的补偿信号。如采用热敏元件的温度补偿，采用压电补偿 片的温度和加速度干扰补偿等，即为此例。 此外，还可根据需要，把上述各种基本型式的传感器作选择组合，构成各种各样复合 型传感器
